Гидростанция - Маслостанция

Проектируем и производим гидростанции (маслостанции) под потребности заказчика. Маслостанции (гидростанции) могут комплектоваться как Двигателями Внутреннего Сгорания (ДВС), так и электродвигателями.  Таким образом, при имеющейся необходимости, можно получить полностью автономный агрегат, независящий в работе от имеющихся коммуникаций.

Для расчета стоимости, заказа проектирования или производства маслостанции, напишите письмо на электронный адрес: monolit-kzn@mail.ru
или позвоните по телефону +7 9600 304 888
или воспользуйтесь формой обратной связи

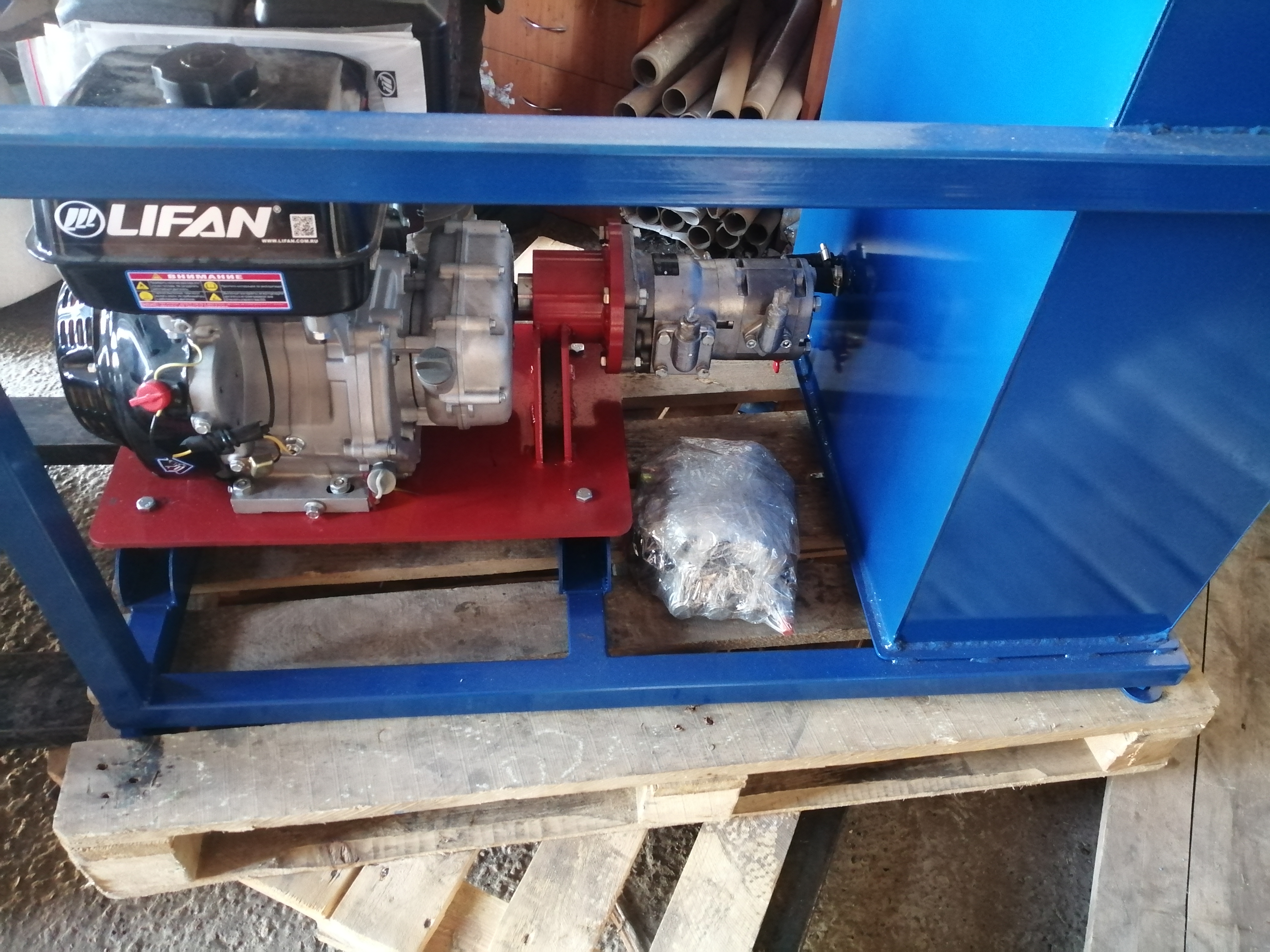

Гидростанция с ДВС, применение:

Агрегат с ДВС может быть использован для привода гидравлических установок горизонтального и вертикального бурения, мобильных прессов для металла и вторсырья, других гидравлических устройств тогда, когда нет возможности подключиться к электросети. Гидростанции комплектуются новыми или конверсионными двигателями различной мощности, исходя из поставленных условий и требуемой мощности. Конструктивно, маслостанции с ДВС  собираются на раме-станине, которую (в зависимости от размеров и веса) можно перемещать вручную, либо на прицепе легкового автомобиля или в кузове грузового автомобиля. Гидростанция открытого типа, есть возможность визуально контролировать работу и состояние всех компонентов агрегата. Такая конструкция облегчает обслуживание станции, а также (при необходимости) осуществлять диагностику и ремонт.


Базовые узлы гидростанции с ДВС:

  • Рама-Станина, оснащенная ручками для переноски или строповочными приспособлениями для подъема.
  • Двигатель Внутреннего Сгорания, бензиновый или дизельный, в зависимости от требования заказчика.
  • Система шкивов, для понижения оборотов двигателя до нормальных, подходящих для работы гидравлических насосов.
  • Масляные насос (или насосы), шестеренные (НШ) или поршневые, в зависимости от требования заказчика.
  • Гидробак необходимого объема.

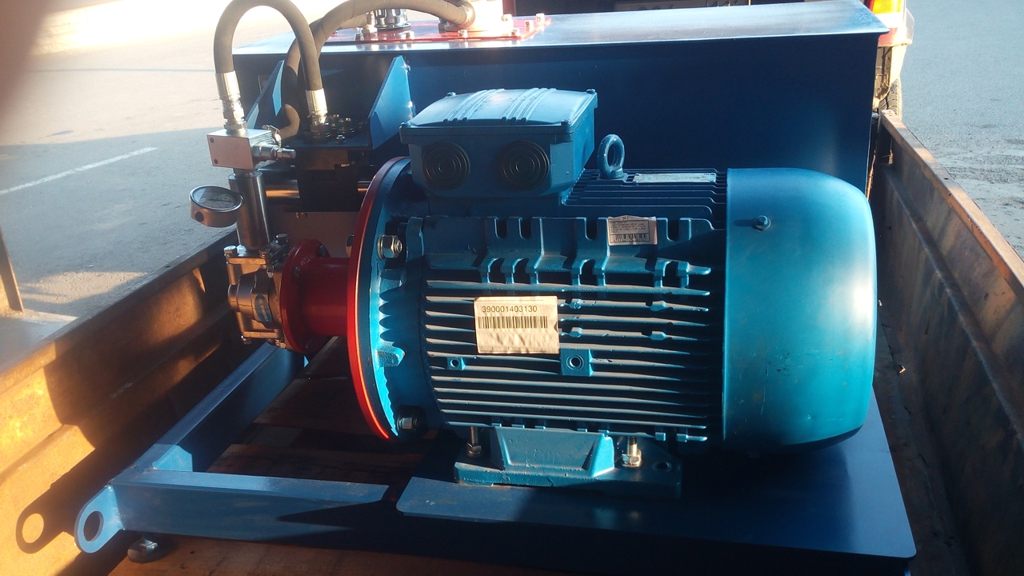

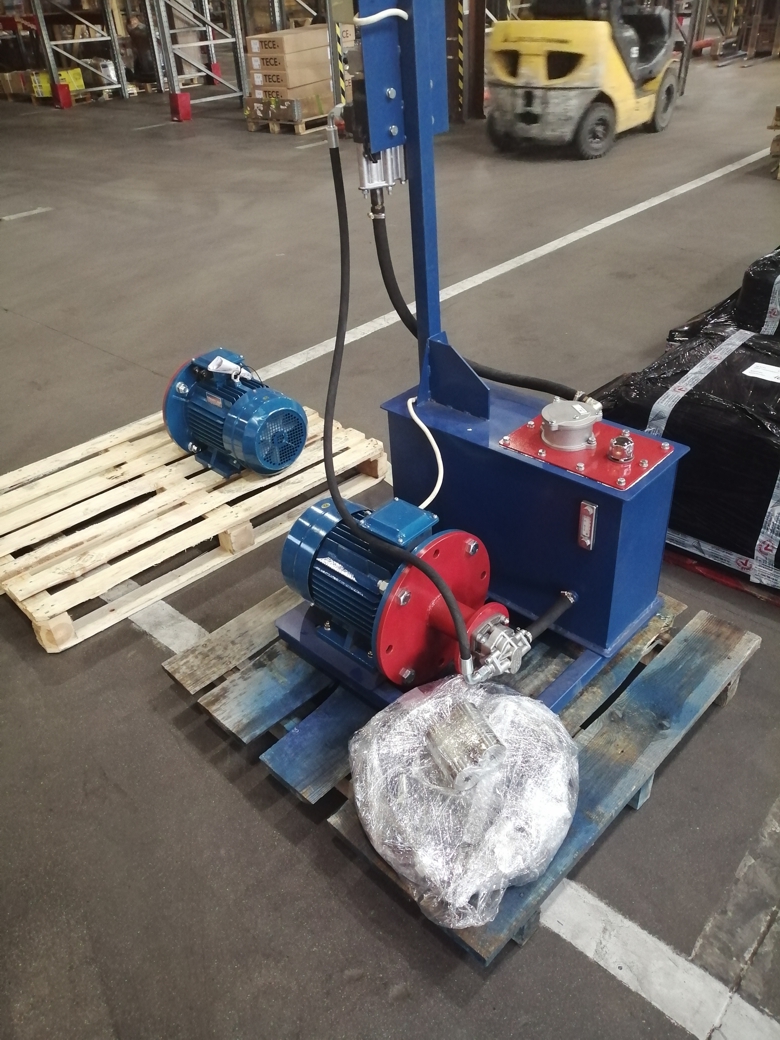

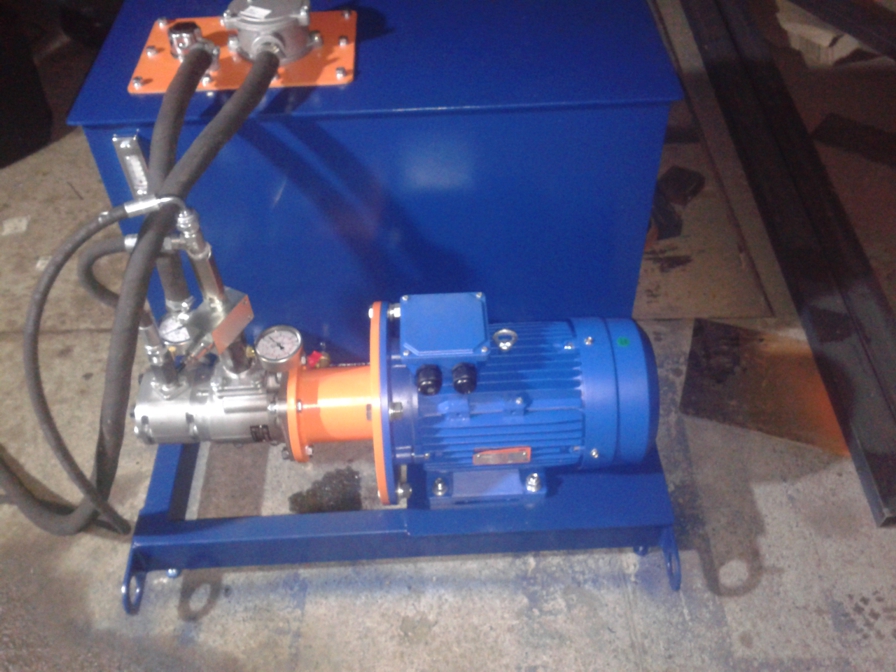

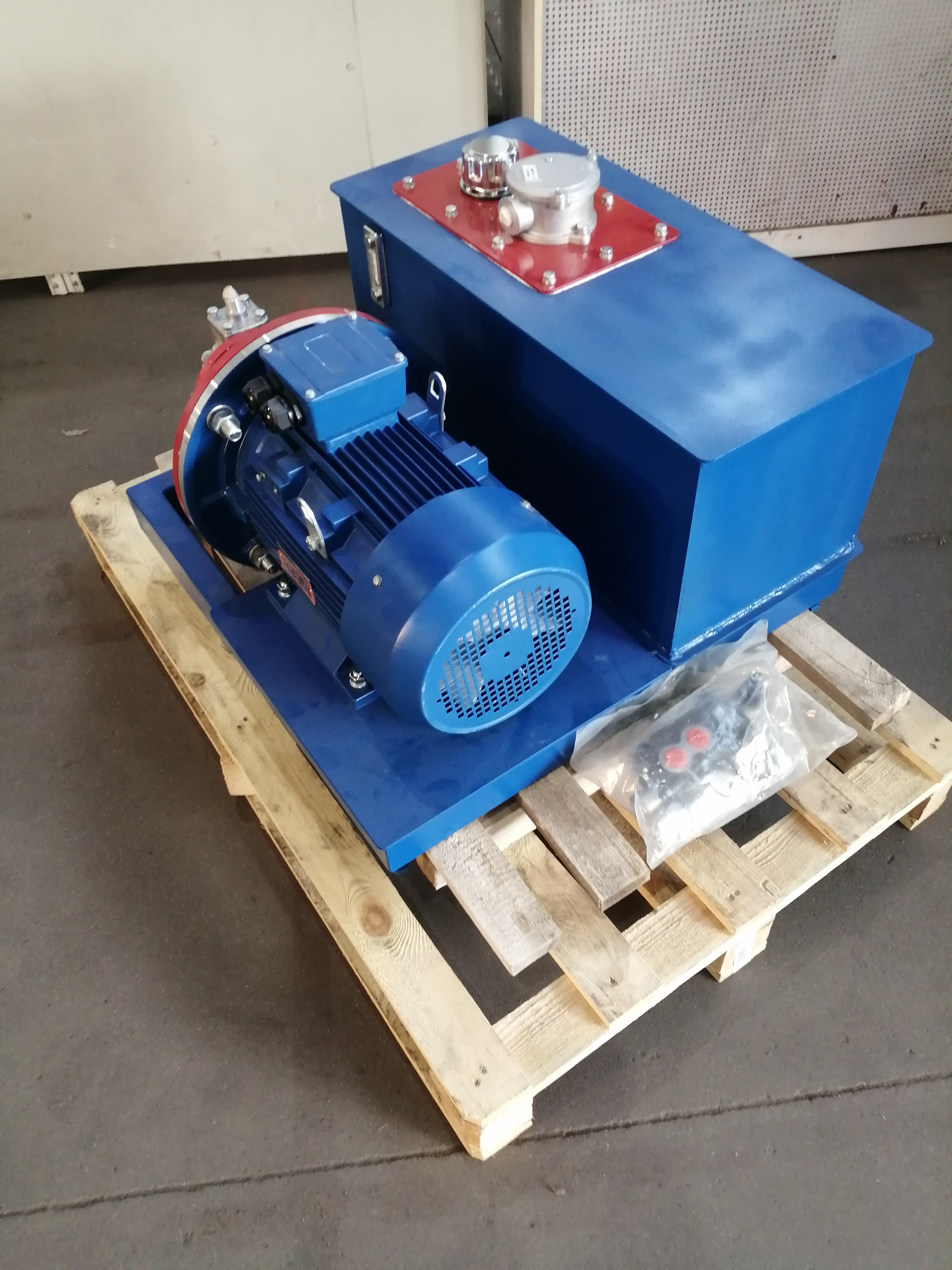

Гидростанция с Электродвигателем, применение:

Маслостанции с приводом от электродвигателя, чаще всего применяются в стационарных условиях, для привода гидравлических станков, гидравлических прессов, домкратов и других устройств. Широкая гамма электродвигателей, позволяет подобрать гидравлические компоненты, практически под любые условия.
Гидростанция может быть выполнена в двух вариантах.

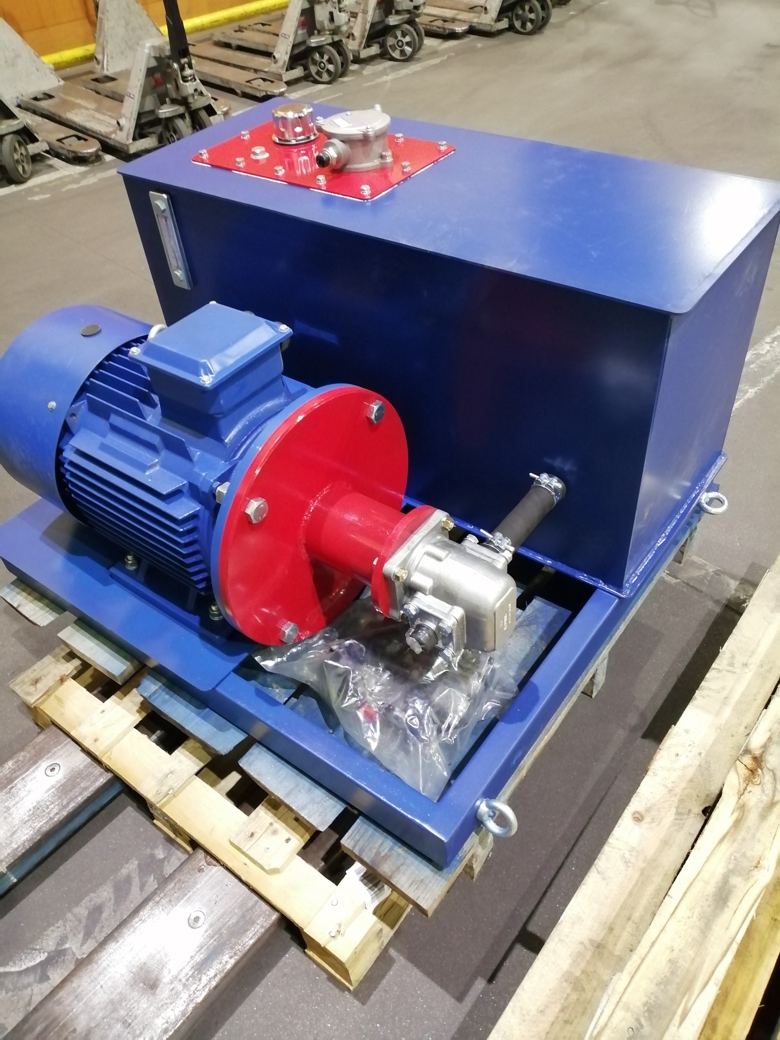

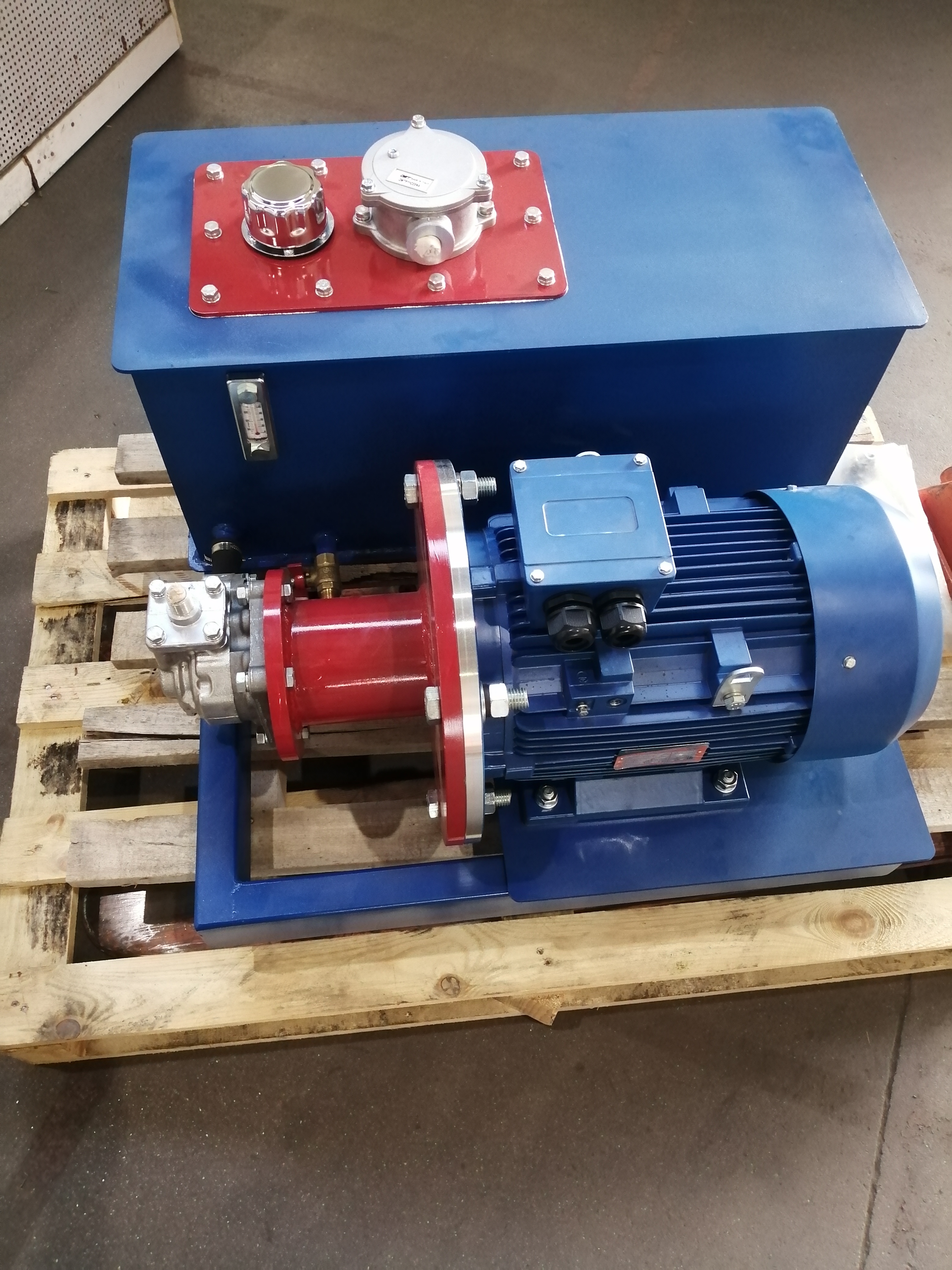

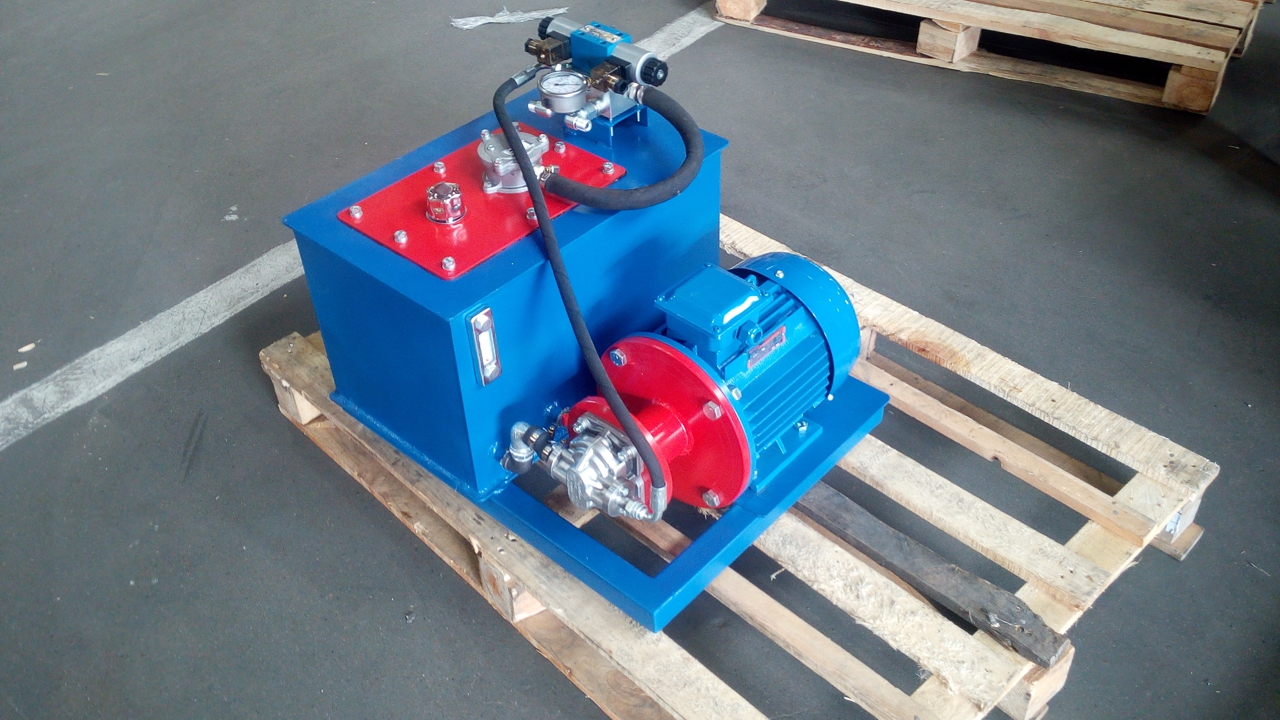

Вариант 1: несущей конструкцией служит гидробак, на котором размещены все остальные устройства.
Вариант 2: конструкция может быть выполнена на раме - станине, так же как маслостанция с ДВС.


Базовые узлы гидростанции с Электродвигателем:

  • Электродвигатель необходимой мощности.
  • Магнитный пускатель, с тепловым реле, для запуска и защиты электродвигателя от перегрева.
  • Переходник и муфта, для подключения масляного насоса.
  • Масляный насос, шестеренный или поршневой.
  • Гидробак, для хранения рабочего объема масла.



Дополнительные узлы маслостации (гидростанции), которыми может быть оснащена гидростанция по желанию заказчика:

  • Масляный фильтр, напорный или подключаемый в обратную магистраль.
  • Магнит, для сбора металлической взвеси из масла.

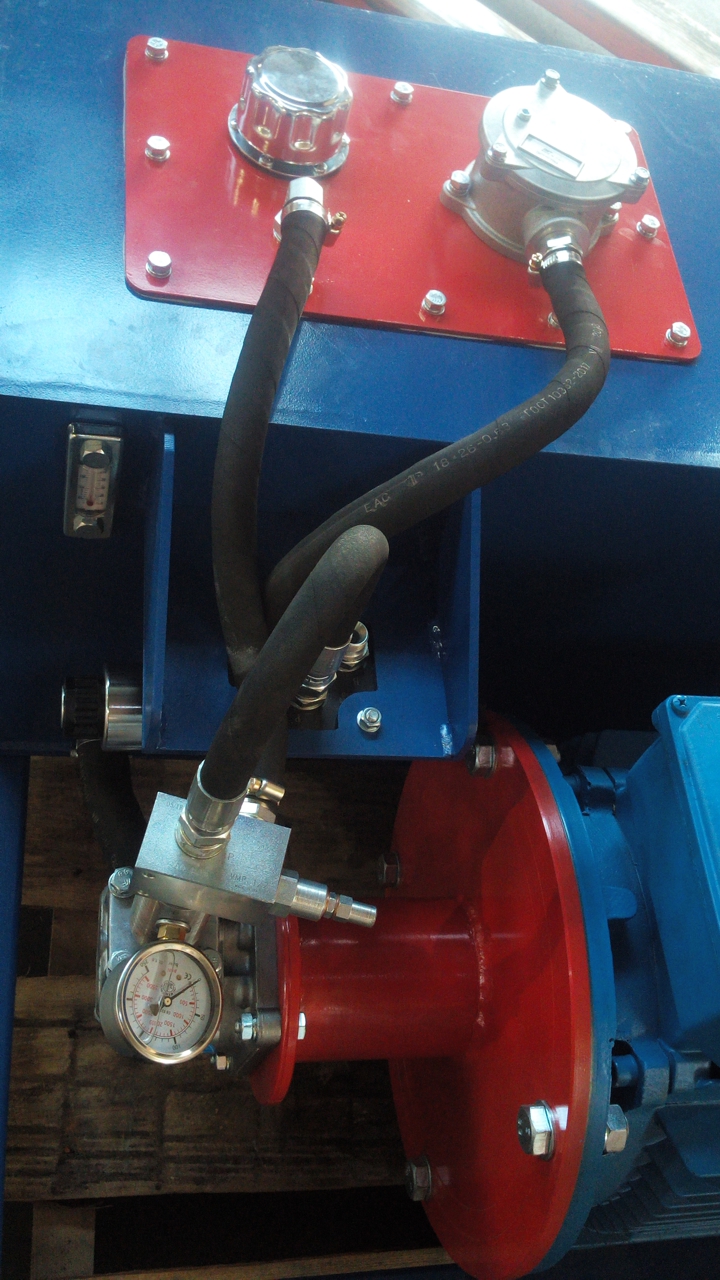

  • Манометр, прибор позволяющий контролировать рабочее давление в системе.
  • Редукционный клапан, позволяющий ограничивать максимальное давление в системе.
  • Гидрораспределитель, односекционный или многосекционный, с ручным или электромагнитным приводом, для управления гидравлическими устройствами.
  • Радиатор для охлаждения масла, позволяющий поддерживать оптимальную рабочую температуру масла в системе.
  • Тахометр, для определения оборотов ДВС.
  • Рукава Высокого Давления (РВД), с быстросъемным соединением или без него, для подсоединения гидравлических устройств.
  • Любой другой прибор или агрегат, по требованию заказчика.


Гидростанция - Маслостанция 0 Гидростанция - Маслостанция 1 Гидростанция - Маслостанция 2 Гидростанция - Маслостанция 3 Гидростанция - Маслостанция 4 Гидростанция - Маслостанция 5 Гидростанция - Маслостанция 6 Гидростанция - Маслостанция 7 Гидростанция - Маслостанция 8
Игорь.
14:59
Добрый день. Если не затруднит, конечно, подскажите: какие минимальные обороты у НШ-6 или 10 являются вполне приемлемыми. Есть необходимость отрегулировать подачу в простейшей гидросхеме частотником на АИР-е. Спасибо за ответ)
по руководству завода минимальные обороты 500 об/мин
Игорь.
15:08
Спасибо.
Uluk
12:11
Что будет если не поставить баг для масла
масло перегреется
Uluk
06:55
Сдрастуйте собираю листогиб два гдросилндра 100 диаметром какой нш подбирать чтобы 50 тон плучит

Здравствуйте! чтобы два гидроцилиндра, поршнями диаметром 100мм, смогли развить суммарное толкающее усилие 50тонн, необходимо создать давление в системе 32 мПа. Никакой насос НШ с таким давлением не справиться, нужен аксиально поршневой насос, но сначала уточните, рассчитаны ли ваши гидроцилиндры на такое давление.
Uluk
12:07
Если нш 16 поставит и
Два гдросилындры брать диаметром 125 сколка тон получиться спасибо
рабочее давление насоса 16 мПа, 2 гидроцилиндра, с поршнями диаметром 125мм, при давлении в системе 16 мПа, смогут создать толкающее усилие 20тонн
Игорь
14:20
Добрый день. Подскажите, пожалуйста, 2 гидроцилиндра 40/25*250 и ГМШ-10 подключены к распределителю (3 секции) и работают попарно в различных комбинациях. Если гидростанция на базе НШ-6, то какие скорости выдвижения/вращения и с каким давлением. Спасибо.
Здравствуйте! уточните производительность гидростанции или напишите на сколько оборотов установлен электродвигатель.
Игорь
13:32
Гидроагрегат 2,2 кВт 1500 об/мин, насос НШ-6.
Максимальное давление вашей маслостанции 14 мПа, производительность 8,1 л/мин. при включении одного гидроцилиндра, шток будет выдвигаться за 3 секунды, приодновременном включении двух гидроцилиндров, соответственно штоки будут выдвигаться за 6 секунд. толкающее усилие гидроцилиндра 2,2т при давлении 14 мПа. Но хочу обратить внимание, при одновременном включении штоки могут выдвигаться не синхронно, быстрее выдвигаться будет шток того ГЦ, который меньше нагружен. так же и с гидромотором.
Игорь
15:50
А если гидроагрегат 2,2 кВт 1500 об/мин, насос НШ-10? И скорость вращения ГМШ?
Спасибо.
насос и мотор имеют одинаковый объём, с какими оборотами работает насос, с таким должен работать мотор, с учетом коэффициента КПД 0,9 на потери.
Игорь
16:37
Понятно. Гидроцилиндры будут выдвигаться примерно в два раза быстрее?
у НШ-10 производительность 13,5 л/мин против НШ-6 с 8,1 л/мин. штоки будут выдвигаться быстрее.
Сергей
22:22
Здравствуйте. Какая цена и срок изготовления гидростанции для стокерного пола. 2 целиндра. объём стокера 20 м³
Здравствуйте! укажите размеры гидроцилиндров, скорость выдвижения и алгоритм работы.
Дмитрий
22:41
Здравствуйте! Скажите пожалуйста какой нужен насос для гидромотора msy 315, чтоб он работал в полную мощь???
Здравствуйте Дмитрий! В технических характеристиках гидромотора msy 315 заявлено: давление максимум 21 мПа, максимальный расход 75 л/мин. Соответственно нужно подбирать насос под эти значения, исходя из оборотов привода насоса.
Дмитрий
13:34
Какой НШ подойдёт? И сколько будет стоить маслостанция с ДВС если заказать у вас?
Из НШ подойдет насос GP3K50. Нужен ДВС мощностью 35 кВт (48 л.с.) при 1800 об/мин.
Дмитрий
14:13
Ничего себе сколько мощи нужно, можно наверное китайский 1 к 2 сделать. Спасибо большое
Дмитрий
14:15
А НШ 32 тоже подойдёт???
простой НШ-32 не подойдет, у него рабочее давление 16 мПа, нужен GP3K32, только расход будет меньше и гидромотор не выйдет на максимальные обороты.
Дмитрий
18:05
А можно ваш телефон чтоб более подробно проконсультироваться
Алексей
08:51
Здравствуйте, сколько будет стоит гидростанция с бензиновым ДВС. Подача 4-5 л/мин при рабочем.давлении 160кг. Объем масла 8-10 литров. Для цилиндра двухстороннего действия, удержание под нагрузкой. Плавный спуск под попутной нагрузкой. Манометр обязательно. Управление ручное. Спасибо.
Маслостанция в комплектации:
гидроагрегат 2,2 кВт 1500 об/мин, насос НШ-4. производительность 5,4 л/мин.
гидробак 10л (заливная горловина, сливной фильтр масла, указатель уровня и температуры масла, сливной кран)
гидрораспределитель Р-40
гидрозамок (для длительного удержания груза)
Станина, фитинги.
Цена 65400р. (с НДС) срок изготовления 10 рабочих дней.
Игорь
22:46
Здравствуйте нужна маслостанция с двс чтоб она могла крутить Гидромотор ОМТ 315 со скоростью до 150об/мин и с крутящим моментом 900 Нм. Характеристики гидромотора: Рабочий объем [см3]: 326,3

Макс. скорость [об/мин]: 380

Макс. крутящий момент [Нм]: 950

Макс. мощность [кВт]: 33,5

Макс. перепад давления [бар]: 200

Макс. расход масла [л/мин]: 125
Здравствуйте Игорь!
Чтобы обеспечить крутящий момент 900 н.м., нужно создать давление 20 мПа, чтобы обеспечить скорость вращения 150 об/мин, нужно иметь производительность насоса примерно 50 л/мин. Если принять рабочие обороты ДВС 2000об/мин, то подойдет аксиально поршневой насос объёмом 28 куб.см. Мощность ДВС должна быть не менее 30л.с. а лучше немного больше. Если ДВС на бензине, то подойдет ZONGSHEN ZS GB1000F (35 л.с.), если дизельный, то Д-144 (37 л.с.).
Маслостанция с бензиновым ДВС будет стоить 240000р. с дизелем 350000р.
Induction
16:18
Спасибо, понял про нш 32, скажите изготавливаете переходники нш на двс?
Изготавливаем. Нужен чертеж вала и посадочного места двигателя.
денис
05:21
скажите пожалуйста а может ли нш 32 оптимально работать от двигателя Lifan 15 л.с. с редуктором 2/1, или слабоват такой двигатель? гидростанция планируется для планетарного гидровращателя с усилием 5000 ньютон/метр, сваекрут
Здравствуйте Денис! Рабочее давление стандартного насоса НШ-32 — 16 мПа. Чтобы насос смог создать такое давление при 1800 об/мин (максимальные рабочие обороты двигателя лифан 3600 об/мин, деленные на 2) нужна мощность 16 кВт или 21,8 л.с. Так как в нашем случае используется понижающий редуктор 2:1, то момент силы на выходном валу увеличивается пропорционально и мощности двигателя хватит с запасом.
денис
15:33
здравствуйте, есть ли у вас в продаже соединительные муфты нш на вал двс?
Здравствуйте Денис! в наличии муфт нет, делаем только на заказ.От вас нужен чертеж посадочного места и вала ДВС.
денис
21:45
а какие вы себе делаете на ваши маслостанции? мне нужна на вроде упругая муфта между валом 25мм, шпонка паз, и нш 32, чертежа у меня нет еще, можете ли вы предложить вариант и его цену?
Себе делаем жесткие муфты,
можем сделать упругую муфту МУВП
Григорий
08:31
Здравствуйте. гидроцилиндр МСР80х220 при 16мпа сколько выдавливает и какие параметры насосной станции нужны? Спасибо.
Здравствуйте Григорий! Этот гидроцилиндр создаст толкающие усилие 8,1т при давлении 16 мПа. Параметры маслостанции зависят от требуемой скорости выдвижения штока гидроцилиндра.
Алексей
12:44
Здравствуйте. Меня интересует Гидростанция + 2 гидроцилиндра со следующими характеристиками. Мощность станции 3 кВт, однофазный(220 вольт), 16 МПа, усилие на штоке 2 тонны, диаметр гидроцилиндров = 40 мм, диаметр штоков = 25мм, Длина штока первого гидроцилиндра = 600мм, второго = 800мм. Вы видите какие нибудь несостыковки в данной конфигурации? Какая скорость у штоков получится? Можете сделать предложение? Сможете сделать конфигурацию под ключ и отправить? Спасибо
Здравствуйте Алексей!
По гидростанции: гидроагрегат 3 кВт, 1500 об/мин, 220в, насос НШ-6. Производительность 8 л/мин Давление максимально 18 мПа. Гидробак 25л (заливная горловина, сливной фильтр масла, указатель уровня и температуры масла, сливной кран)
Манометр с краном
Станина.
Цена на сегодняшний день 51600р.
По гидроцилиндрам: Скорость выдвижения штоков гидроцилиндра с поршнем 40 мм составит 100мм/сек. Гидроцилиндр 40х25х600 есть серийный, гидроцилиндра 40х25х800 со штоком длиной 800 серийного нет, ближайший в большую сторону ЦГ-40.25х1100.17 с ходом 1100мм.
Алексей
14:47
Благодарю за ответ. А если взять больший насос и гидроцилиндры 50 мм. И при той же мощности гидромотора, но при меньшем давлении усилие на штоках было бы 2000кгс. Возможно ли это? И есть ли готовые решения?
Чтобы гидроцилиндр с поршнем диаметром 50мм развил усилие 2000кгс, давление в системе должно быть 10 мПа. Максимально большой по объему насос, способный создать давление в системе 10 мПа в паре с электродвигателем мощностью 3 кВт, это насос НШ-10.
Скорость выдвижения штока гидроцилиндра, с поршнем диаметром 50мм, составит 113мм/сек
Алексей
15:09
А есть у вас в наличии данные гидростанции? И в него входит гидрораспределитель?
все гидростанции делаем на заказ, срок изготовления 10 рабочих дней. Гидрораспределитель покупается отдельно.
Алексей
17:54
а ценник можете озвучить? coffee-04@yandex.ru спасибо
александр
22:48
Здравствуйте! Подскажите пожалуйста ответ на мой вопрос. Хочу собрать установку для напыления полиуретана. Эл двигатель 2.2 кв 1500 об/м 3фазы, насос нш6, редукционный клапан. Нужно чтобы нш6 выдавал 3 л/м, понизим обороты двигателя шкивами до 500 об/м на насосе( ременная передача). После редукционного клапана будет стоять пистолет расход у него 3 л/м. Вопрос какое давление в барах нш6 сможет поддерживать при включенном пистолете( сопло 2 мм) и оборотах на насосе 500 об/м. Исходя из этих данных встаёт вопрос о выборе пистолета( пистолет с рабочим давлением до 20 бар или пистолет до 170 бар). Заранее спасибо за ответ.
Здравствуйте Александр!
Насос НШ-6М-3 имеет номинальное рабочее давление 16 мПа (160bar), максимальное 21 мПа (210 bar) и пиковое 25 мПа (250 bar). Мощности электродвигателя 2,2 кВт хватит за глаза, чтобы обеспечить даже пиковое давление в в системе, поэтому нужное давление вы будете устанавливать сами, с помощью регулировки редукционного клапана.
Роман
10:17
Добрый день, тогда давайте закажем у Вас насос -нш 6 с мотором 4 кв в сборе
