Калькулятор подбора гидроцилиндров и гидростанций

С помощью калькулятора можно рассчитать размеры гидроцилиндра, для получения требуемого толкающего или тянущего усилия. Узнать какого объема должен быть масляный насос, для получения нужной скорости выдвижения штока гидроцилиндра. Рассчитать необходимую мощность привода масляного насоса, для получения нужного давления в системе.



Этап 1

Расчет минимальных размеров гидроцилиндра по необходимому усилию.


Вы знаете, с каким усилием должен давить цилиндр.
На этом этапе вы можете узнать минимальный диаметр поршня гидроцилиндра,
с которым гидроцилиндр может развить нужное усилие.


Исходные данные

Необходимое усилие выдвижения ГЦ H кг

Рабочее давление МПа

Результаты расчета

Минимально необходимый диаметр поршня ГЦ мм
Этап 2

Расчет параметров гидроцилиндра по его размерам


У вас имеется гидроцилиндр. На этом этапе вы можете рассчитать необходимый объём
подачи маслянного насоса, время втягивания штока, толкающее и тянущее усилие.

Так же, зная размеры гидроцилиндра, вы можете рассчитать объем поршневой и штоковой полостей гидроцилиндра.




Исходные данные

Диаметр гильзы цилиндра мм

Диаметр штока цилиндра мм

Ход гидроцилиндра мм

Время полного выдвижения сек

Рабочее давление МПа

Результаты расчета

Объем поршневой полости ГЦ л

Объем штоковой полости ГЦ л

Необходимая подача насоса для обеспечения заданного времени выдвижения ГЦ л/мин

Расчетное время втягивания ГЦ сек

Толкающее усилие на ГЦ H кг

Тянущее усилие на ГЦ H кг



Калькулятор подбора гидростанций


Этап 1 Расчет параметров гидравлической станции

Исходные данные

Предполагаемая частота вращения приводного двигателя об/мин

Требуемая подача насоса л/мин

Объемный КПД насоса (шестеренные-0,9, поршневые-0,92)

Рабочее давление МПа

Результаты расчета

Минимально необходимый рабочий объем насоса см³/об

Минимально необходимый объем гидравлического бака л

Минимально необходимая мощность приводного двигателя Вт
Этап 2 Проверочный расчет параметров выбранной гидравлической станции

Исходные данные

Частота вращения приводного двигателя об/мин

Рабочий объем насоса см³/об

Объемный КПД насоса (шестеренные-0,9, поршневые-0,92)

Давление регулировки предохранительного клапана МПа

Результаты расчета

Подача насоса л/мин

Минимально необходимый объем гидравлического бака л

Необходимая мощность приводного двигателя Вт

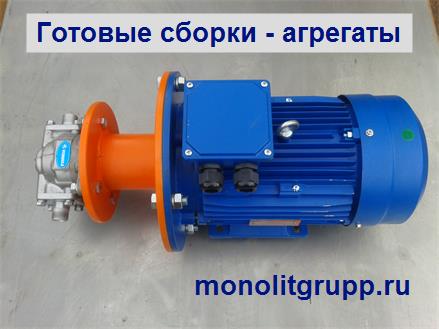

Насос НШ с электродвигателем

Готовые сборки НШ-Элекродвигатель и переходники

Производство агрегатов Электродвигателей с насосами НШ и аксиально-поршневыми насосами.


Любые сборки на заказ!
Срок изготовления 5 рабочих дней!
Доставляем в регионы транспортными компаниями.

смотреть подробнее

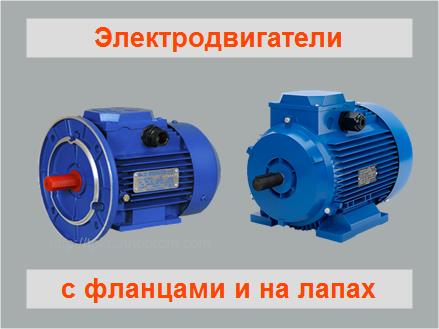

Электродвигатель для насоса НШ

Продажа Электродвигателей

Большой ассортимент электродвигателей в наличии на складе в г. Казань!

Отправляем в регионы транспортными компаниями.

Выбрать электродвигатель!

Проектируем и производим Гидростанции под требования заказчика, подробнее по ссылке Гидростанции Маслостанции

Видео-инструкция: как пользоваться калькулятором

Калькулятор подбора гидроцилиндров и гидростанций

Если возникли проблемы с расчетами, напишите в комментариях. Попробуем разобраться вместе!

Алексей
00:44
Здравствуйте подскажите пожалуйста какой нужен ГЦ(толкающее усилие) и с каким давлением, чтобы на площади 100,75см2 создать плотность 1 грамм/см3? Если ошибся в единицах поправьте
не корректный вопрос. Зависит от прессуемого материала.
Алексей
09:37
Плотность материала 0.3 г/см3. Подскажите как это посчитать
я думаю, нужно пойти эмпирическим путем, т.к. плотность может быть одинаковая у разных по твердости материалов.
Например сделать кубик с гранями по 100мм, заполнить его прессуемым материалом, сверху придавить крышкой и постепенно пригружать грузом, до тех пор, пока объём материала не уменьшиться в 3,3 раза. По достижении нужного объёма взвесить груз. Зная вес груза, можно посчитать нужное усилие для прессования на площади 100,75см2
Алексей
10:29
хороший подход. ) А теоретически? зная толкающее усилие и зная площадь? Конкретный ГЦ при конкретном давлении Мпа. Еще есть фактор, что мы можем увеличивать давление, но плотность почти не изменится! yadi.sk/i/Wr_mcHnvradTxA
Согласно вашего графика, максимально прилагается усилие 440 кгс/см2, соответственно на 100,75см2 нужно приложить 44330 кг. Гидроцилиндр с толкающим усилием 45 тонн, при рабочем давлении 20 мПа, должен иметь поршень диаметром 170мм. Есть 2 стандартных гидроцилиндра с поршнями такого диаметра ЦГ-170.110х635.22 и ЦГ-170.120х1295.22
Можно использовать гидроцилиндры с поршнем диаметром 180мм, их гораздо больше вариантов. При использовании гидроцилиндра с поршнем 180мм, давление в системе можно понизить до 18 мПа.
Алексей
15:01
Логику проследил. При 400кгс/см2 плотность 1200кг/м3. Все верно. Но это же давление на 1см2? На кубик площадью 1см2?
Алексей
15:03
Или вы умножили на 100? Если так, то смотрим далее на график: чтобы получить 1000кг/м3 достаточно ~150кгс/м2?
да, по графику для получения плотности 1000кг/см3 нужно 150 кгс/см2. на площадь 100,75 потребуется усилие 15,1т (150 х 100,75). Толкающее усилие в 15,2 тонны, при рабочем давлении 20 мПа, сможет развить гидроцилиндр с поршнем диаметром 98мм. Ближайшие стандартные гидроцилиндры имеют диаметр поршня 100мм.
Алексей
15:32
Спасибо за ответы. И ещё вопрос что выгоднее(долговечнее) приобрести маслостанцию с большим расходом и больших Гц но малым давлением. Или маслостанцию с большим давлением и малым гц
главное не превышать рабочее давление насоса и гидроцилиндра, чтобы они не работали на пиковых нагрузках. тогда будет работать в любом варианте.
Алексей
11:28
Здравствуйте, нужна консультация. Мы изготавливаем подъемник грузоподъемностью 2,5т для подъема в камеру печи. Для этих целей планируем использовать цилиндр диаметром 80мм, шток 50мм, ход 1460мм, работающий с рабочим давлением 16 мПа. Необходима подходящая гидростанция и стоимость. По калькулятору выбор пал на насос НШ 10 с подачей 21л/мин, минимальный объем гидравлического бака 63л и мощностью привода 6568 Вт. Гидросхему не получается прикрепить. Возможно у вас есть какие-то готовые решения.
Здравствуйте Алексей!
У насоса НШ-10 подача 13,5 л/мин при 1500 об/мин. Для того, чтобы насос НШ-10 смог развить давление 16 мПа необходим привод мощностью 4,2 кВт. Ближайший по мощности электродвигатель 5,5 кВт. Гидробак нужен объёмом 40л. Агрегат 5,5 кВт, 1500 об/мин, насос НШ-10 стоит 28200р. Срок изготовления 5 рабочих дней.
Алексей
14:02
Спасибо. Еще хотелось бы узнать стоимость гидростанции. Схему скинуть не получается, попробую её описать. За насосом установлен предохранительный клапан и манометр. Далее обратный клапан, распределитель с электромагнитным управлением (№64 по ГОСТ 24679-81). Перед поршневой полостью цилиндра гидрозамок, а на линии слива перед фильтром второй предохранительный клапан на случай засорения фильтра.
можете скинуть схему на электронную почту. Второй клапан не нужен, на сливных фильтрах имеется байпас на случай засора.
Гидростанция будет стоить 87200р.
Евгений
15:30
Здравствуйте подскажите есть гидроцилиндр диаметр наружный 80мм ход штока 120мм сам шток 40мм хотим сделать клепатор (скобу гидравлическую) нужна маслостанция что бы давления цилиндра на выходе было тонн 20-25 на сколько Мпа нужна станция и сможете ли вы такую собрать
Здравствуйте Евгений!
Уточните рабочее давление гидроцилиндра.
Евгений
06:43
Если ваш гидроцилиндр имеет наружный диаметр 80мм, то скорее всего поршень гидроцилиндра имеет диаметр 60мм. Гидроцилиндр с поршнем 60мм, при давлении в системе 16 мПа, сможет развить толкающее усилие 4,6 т. Для получения усилия 20 тонн, нужен гидроцилиндр с поршнем диаметром 125мм.
Алексей
23:10
Здравствуйте, Monolith! Пробовал посчитать на калькуляторе — бред какой то получается. Либо (что скорее всего) я чего то не понимаю. Так же прочитал все комментарии — вдруг там есть уже ответ на мой вопрос, ну почти, очень понравился ответ про 80 тонный пресс. Мне же необходим кузнечный пресс тонн эдак на 30! Подскажите пожалуйста какой нужен цилиндр, двигатель, насос и т.д. Пожелания: это ход поршня миллиметров в 300 (минимум 200), и потребляемая мощность в кВт 3 было бы не плохо (есть 3 фазы).
Здравствуйте Алексей! Наиболее подходящий серийный гидроцилиндр, это 160х70х200 . Гидроцилиндр имеет рабочее давление 16 мПа и при этом давлении создает толкающее усилие 32,7т, ход гидроцилиндра 200мм. Если подбирать насос исходя из мощности электродвигателя 3 кВт, то это будет насос НШ-6. Время выдвижения штока гидроцилиндра составит 30 секунд. Чтобы увеличить скорость выдвижения, нужно применить насос большего объёма и более мощный электродвигатель.
Алексей
19:55
Огромное спасибо за ответ! Нашел цг125.53.280, — на выходе получается ровно 20 тонн. Далее пользуясь калькулятором, для полного выдвижения в 9.8 сек необходима подача насоса 21 л/мин, это как раз нш-10. Далее вводим параметры получается что требуется бак на 63л и двигатель в 6.5 кВт (ближайший 7.5 кВТ). Но дальше ввожу значения для проверки и результат совсем другой — на 85 литров бак и мощность уже 9 кВт требуется.
Рассматриваю и второй вариант, с этим же цилиндром — время выдвижения 12.55, подача 16,4 л/мин (нш-8) далее бак на 49 л, и двигатель на 5кВт (ближайший 5.5). И вновь при проверке требуется уже 66 литров бак, а мощность 7 кВт. Какие именно значения правильные — все по ходу расчета или конечные? либо просто где то ошибся… Заранее благодарю за ответ!
Как-то странно у вас получается. Подача насоса 21 л/мин это не у насоса НШ-10, а скорее у насоса НШ-16 при оборотах электродвигателя 1500 об/мин. По калькулятору минимально необходимый объём насоса 15,6 куб.см.
расчет маслостанции

при проверке вводим нужные данные:

расчет гидравлики
Алексей
19:57
Большое спасибо, теперь понял!
Иван
19:38
Здравствуйте!
2840мм- по осям в собранном
5130мм- по осям в разобранном
230мм- диаметр цилиндра
160мм- диаметр штока
90мм- диаметр пальца
65мм- ширина уха
Какую нагрузку несёт такой двухсторонний цилиндр?
Укажите рабочее давление гидроцилиндра.
Иван
15:58
Я не знаю, вот хочу по этим параметрам узнать. Возможно?
у стандартных гидроцилиндров рабочее давление может быть 16 мПа, 25 мПа, 32 мПа. Исходя из рабочего давления рассчитывается усилие выдвижения штока.
Александр
18:55
добрый вечер. нужна консультация. мы изготавливаем пресс, поршневой насос будет выдавать 30 мпа, должен стоять гидроцилиндр 250 мм, проблема в том что он очень дорогой, можно ли параллельно поставить два и какого диаметра они должны быть? заранее спасибо
Здравствуйте! Вы уверенны, что ваш ГЦ имеет рабочее давление 30 мПа? Вычисляйте площадь поршня ГЦ диаметром 250мм, делите на 2, получите площадь поршня одного из двух ГЦ, зная площадь, посчитайте диаметр поршня. Элементарно Watson.
Александр
20:48
добрый вечер, нужна ваша консультация, мы делаем пресс, из исходных данных есть удельное давление 1711 кг\см.кв и площадь на которую будем давить — 50.24 см.кв. подскажите какого диаметра должны быть гидравлические цилиндры если мы в одном случае возьмем насос НШ- который выдаст давление максимум 21 МПа, а в другом поршневой с давлением до 30 МПа. спасибо
если удельное давление 1711кг/см, а площадь 50,24 кв.см, то требуемое усилие получится 85960 кг. округленно 86 тонн. Чтобы гидроцилиндр давил с усилием 86тонн, при давлении 21 мПа, поршень гидроцилиндра должен быть диаметром не менее 230 мм. Чтобы гидроцилиндр давил с усилием 86тонн, при давлении 30 мПа, поршень гидроцилиндра должен быть диаметром не менее 190 мм. Оба варианта гидроцилиндров не стандартные.
Евгений
23:28
Здравствуйте. Подскажите два параллельно соединённых гидроцилиндра с поршнем 80 мм при давлении 16 мпа смогут развить давление 20 тонн. И подойдёт ли для них насос НШ10. И двигатель 15 л.с. С оборотами через понижающий редуктор 1800 об/мин.
Здравствуйте Евгений! усилие будет 16 тонн. Насос и двигатель подойдут.
Виктор
20:49
Производительность л/мин не могу сказать, отверстие куда подается масло 1-1.5 мм, давление регулируется вручную от 0 до 0.3 МПа
нужно знать необходимую производительность, чтобы рассчитать маслостанцию.
Виктор
19:46
Производительность маслостанции до 10 л в мин. Спасибо.
Тогда такой вариант: Электродвигатель 0,75 кВт, 1500 об/мин, насос НШ-6. Производительность 8,1 л/мин. тяжело будет найти перепускной клапан под давление 0,3 мПа.
Виктор
08:44
В процессе регулировки ТНВД давление необходимо менять вручную (1100 об/мин-0.3 МПа, 650-0,8 МПа, 500-0 МПа)
клапана с таким диапазоном регулировки не могу найти, слишком малые значения.
Виктор
15:54
Добрый день. Нужна масло-станция для проверки ТНВД, давление 0-0.3 МПа, подскажите варианты.
Здравствуйте Виктор! какая нужна производительность л/мин?
Андрей
14:48
Добрый день. Калькулятор супер, но есть один вопрос для уточнения. Необходимое усилие выдвижения ГЦ исходя из чего выбираем? Есть конструкция весом 150 кг (условно) ее необходимо переместить на определенное расстояние. Значит необходимое усилие выдвижения должно быть в районе 150 кг? Я правильно понимаю? Или необходимо еще что-то учитывать. Спасибо.
Здравствуйте Андрей! Вы совершенно правы. Больше ничего учитывать не нужно.
Андрей
18:14
Спасибо большое за ответ. Могу я ещё спросить? А если ту же конструкцию поднимают одновременно 2 Гц. Усилие выдвижения делиться на два т. е оно должно составлять по 75 кг на цилиндр? И ещё вопрос. Как синхронизировать работу двух цилиндров от одной маслостанции. Определённо же что со временем условия их работы друг от друга (не равномерный износ, перекос и т. д) изменятся. Есть возможность избежать рассинхронизации. Огромное спасибо.
В идеале, в конструкции должны присутствовать синхронизирующие рычаги, если это не возможно, то нужно применить делитель потока, но он имеет погрешность по производительности примерно 1%. Чтобы корректировать эту погрешность, необходимо включить в схему дроссели, с помощью которых регулировать отставание одного ГЦ от другого, придется периодически производить регулировку. Сложный вариант: применить контроллер с компьютерным управлением и с датчиками положения ГЦ.
Роман
08:29
Подскажите пожалуйста тогда какие поршня можно поставить в замен этих что бы было в двух 50 тонн и какой насос под этиже поршня
стандартные размеры поршня либо 90 либо 100мм. Для получения усилия 50тонн, при давлении в системе 16 мПа, вам нужно применить 2 гидроцилиндра, с поршнями диаметром 140мм.
Роман
11:43
А насос нш-16? А какой бак и сколько литров нужно? И какой распределитель?
Заранее огромное спасибо.
Да, ваш двигатель Лифан мощностью 24 л.с. насос НШ-16, гидробак объёмом 108л, гидрораспределитель Р40
Роман
20:06
Доброе время суток у меня есть мини гнб два поршня диаметр поршня 94 диаметр штока41мм длинна поршня 650 ход штока где то300-350. И есть двигатель Лифан 24 л по документам крутящий момент 3000 в минуту нужен гидравлический насос по мощнее что подскажите может что бы было 30-40-50 тонн и ход штока тоже не долгий заранее спасибо.
Здравствуйте Роман!
может обороты 3000 в минуту, а не крутящий момент? Заявленная производителем мощность этого двигателя 13,5 кВт, при 3600 об/мин. Но это очень высокие обороты для масляного насоса, насос на таких оборотах очень быстро выйдет из строя. Так же будет сильно греться масло. Нужно рассчитывать мощность при 2500 об/мин. она составит 11 кВт. Рабочее давление гидроцилиндров 16 мПа. Максимально большой по объему насос, который может создать рабочее давление в системе 16 мПа, с двигателем мощностью 11 кВт и на оборотах 2500 об/мин, это насос НШ-16.
Уточните, может ваши гидроцилиндры рассчитаны на другое рабочее давление, т.к. стандартных гидроцилиндров с такими размерами поршня и штока не бывает.
Павел
08:58
Доброе утро, спасибо за ответ. Правда не могу найти пока такого гидроцилиндра. С какой это техники? Мне предложили ГЦ с диаметром поршня 150, длина штока 200.
Нш 32 и поставить двигатель 7.5 кВт. 1500об/мин. Какое усилие я могу развить на штоке с такими комплектующими? Как то не верится что будет 80тонн.
80 тонн однозначно не будет. Насос НШ-32 с электродвигателем на 7,5 кВт, сможет развить давление только 8,5 мПа. Гидроцилиндр с поршнем диаметром 150мм при давлении в системе 8,5 мПа сможет развить толкающее усилие 15 тонн.
чтобы не ломалась последовательность комментариев, пользуйтесь пунктом «ответить» а не пишите новый комментарий.
Павел
02:05
Подскажите пожалуйста, какой НШ и электродвигатель мне нужен, если у меня все таки будет гидроцилиндр с поршнем 150мм? И какое усилие я могу развить?
Усилие зависит от номинального рабочего давления, на который рассчитан гидроцилиндр. Могут быть несколько вариантов давления: 16 мПа, 20 мПа, 24 мПа, и другие варианты. Вам нужно уточнить какое рабочее давление у вашего гидроцилиндра. Если давление 16 мПа, то вы получите усилие 28т, если давление 20 мПа, то усилие будет 36т, если давление 24 мПа, то усилие будет 43т.
Мощность электродвигателя у вас ограничена тех.условиями до 11 кВт.
Если рабочее давление в системе 16 мПа, то с этим электродвигателем можно использовать насос объёмом 25 куб.см (НШ-25). С этим насосом, скорость выдвижения штока гидроцилиндра составит 32мм в секунду.
Если рабочее давление в системе 20 мПа, то с этим электродвигателем можно использовать насос объёмом 20 куб/см (GP2K20). С этим насосом, скорость выдвижения штока составит 26мм в секунду.
Если рабочее давление будет 24 мПа, то с электродвигателем на 11 кВт можно использовать насос объёмом 16 куб.см (GP2K16). Скорость выдвижения штока составит 20мм в секунду.
Павел
23:48
Спасибо за помощь. Подскажите пожалуйста, если есть пресс с усилием 160 тонн с манометром в системе, как мне высчитать какое усилие нужно приложить для спресовки деталей до нужной формы. Это мне нужно для того что бы точно знать с каким усилием пресс мне нужно изготовить.
отрегулируйте давление в прессе до минимального и в процессе прессования постепенно повышайте давление до того момента, когда детали спрессуются. Зная давление и диаметр поршня гидроцилиндра, можно вычислить необходимое усилие.
Павел
03:01
Здравствуйте! Подскажите пожалуйста с комплектующими, хочу сделать пресс усилием 80 — 100 тонн. Будет работать вертикально. Гаражный кооператив поэтому двигатель максимум можно поставить 11кВт. Как мне влезть в бюджетную программу? Есть ли стандартные гидроцилиндры (фланец на корпусе) на такое усилие? Ход штока можно 200мм. скорость выдвижения максимально быстро 5 — 20 секунд. Распределитель односекционный. Спасибо что помогаете людям советами.
Здравствуйте Павел!
Для получения толкающего усилия 80 тонн необходим гидроцилиндр с поршнем диаметром 220мм и рабочим давлением 21 мПа. Наиболее подходящий серийный гидроцилиндр это ЦГ-220.160х300.33 но ход у этого гидроцилиндра 300мм, с меньшим ходом серийных гидроцилиндров с поршнем 220мм нет. Максимальный по объему насос, для привода которого хватит мощности электродвигателя 11 кВт, это насос GP2K20. Шток гидроцилиндра будет выдвигаться на 200мм за 17 секунд. Гидрораспределитель нужен Р40, объём гидробака 80л.
Виктор
23:35
Добрый вечер. С праздником. Подскажите пожалуйста с подбором железа. Интересует гидроцилиндр на гидравлическую буровую с ходом штока 2100мм, усилие на выдвижение 2000кг. Насос НШ. Время выхода 8 сек. Двигатель дизель. Что-то получаются пугающие цифры, по объему гидробака и мощности двигателя и т.д.). Если не сложно, подскажите. Спасибо за ответ
Здравствуйте Виктор!
Чтобы гидроцилиндр смог развить толкающее усилие 2т, при давлении в системе 16 мПа, нужно чтобы поршень гидроцилиндра был диаметром 40мм. Чтобы шток этого гидроцилиндра выдвигался на 2100мм за 8 секунд, нужен насос с производительностью 19,8 л/мин при 2200 об/мин (нормальные рабочие обороты дизельного двигателя). Идеально подходит насос НШ-10. Чтобы насос НШ-10 смог развить рабочее давление 16 мПа, при 2200 об/мин, нужен привод мощностью 6,2 кВт или 8,5 л.с. Объём гидробака должен быть 59 литров. Если использовать масляный радиатор, то объем бака можно уменьшить.
Лена
16:22
Здравствуйте! Очень нужна помощь!!! Изучаю этот ответ Виктору, не могу понять, как ВЫ определили что объем гидробака 59 л??? Как это посчитать или где это смотреть??? С ув. Спасибо…
объём гидробака рассчитывается исходя из производительности насоса. количество л/мин умножается на 3.
