Насосы НШ с электродвигателем

При изготовлении различных гидроагрегатов, часто требуется применить электродвигатель, в качестве привода масляного насоса НШ или подобных. Для осуществления  чего требуются конверсионные муфты и переходники, соединяющие электродвигатель с масляным насосом.  Как ни странно, достаточно востребованное оборудование не выпускается ни производителями электродвигателей, ни производителями гидравлических компонентов. Столкнувшись с подобной ситуацией, мы разработали переходники и муфты собственной конструкции, которая зарекомендовала себя самым наилучшим образом и с успехом применяем их в производстве собственного оборудования с электроприводом гидравлики.

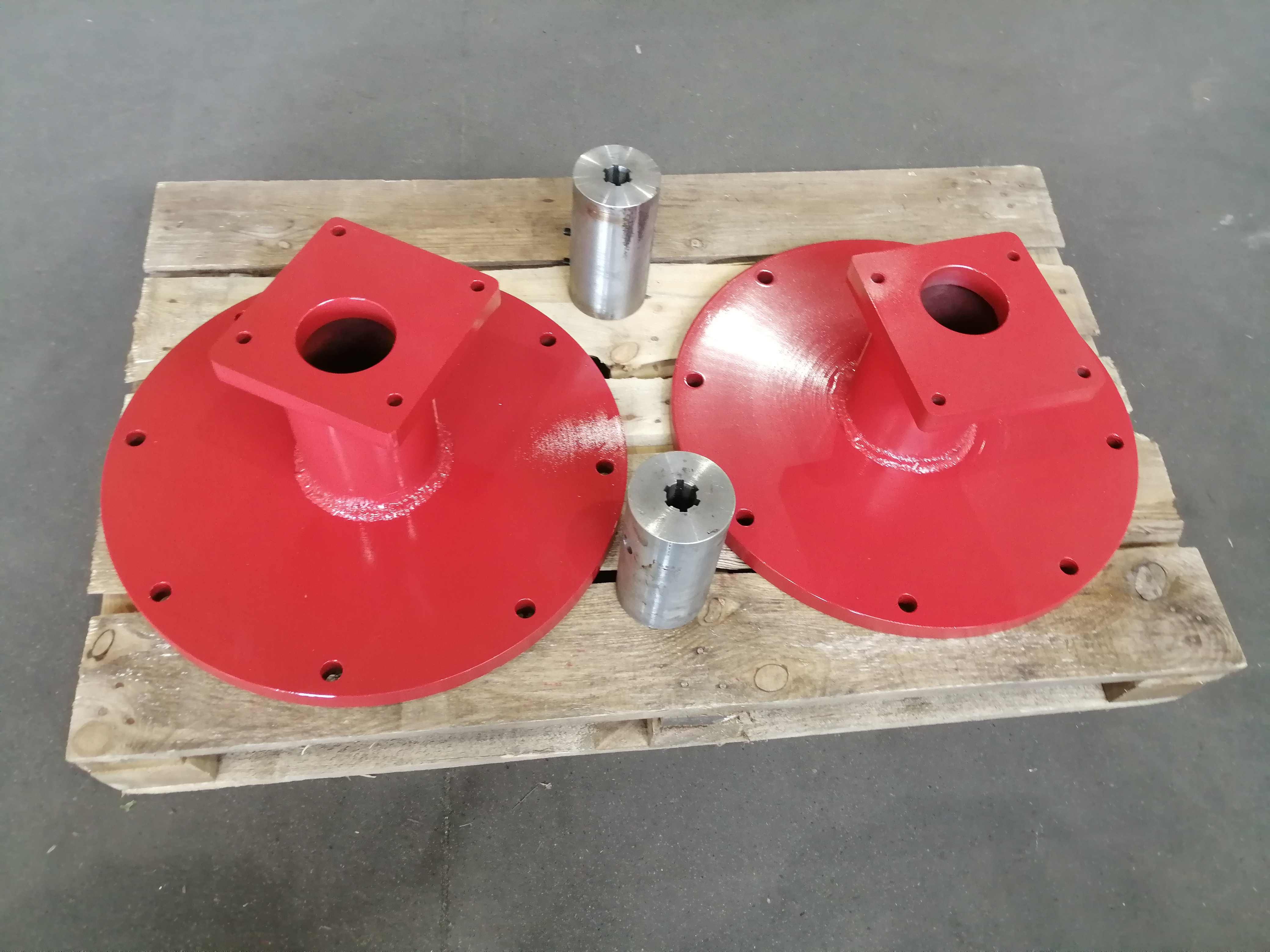

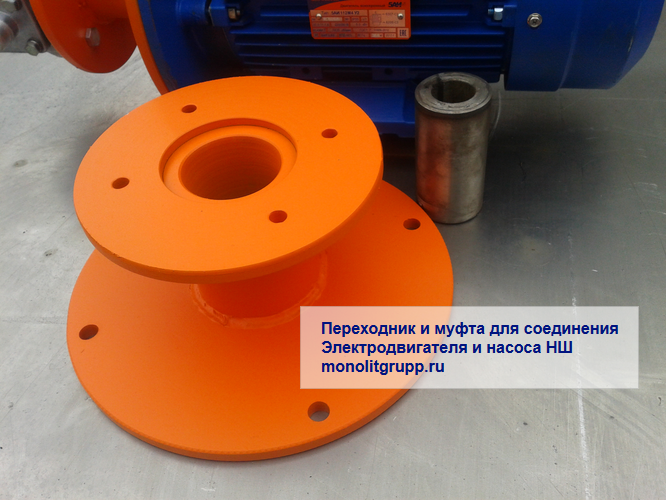

ООО "МонолитГрупп" производит переходники для соединения электродвигателей и насосов НШ (и других масляных насосов).

Цена за комплект "переходник - муфта" от 6 000р. (в зависимости от размеров электродвигателя и объема насоса).
Например комплект на электродвигатель мощностью 2,2кВт и насос НШ 4 или НШ 6 или НШ 10 стоит 6 000р.


Насосы НШ с электродвигателем
Насосы НШ с электродвигателем
Насосы НШ с электродвигателем

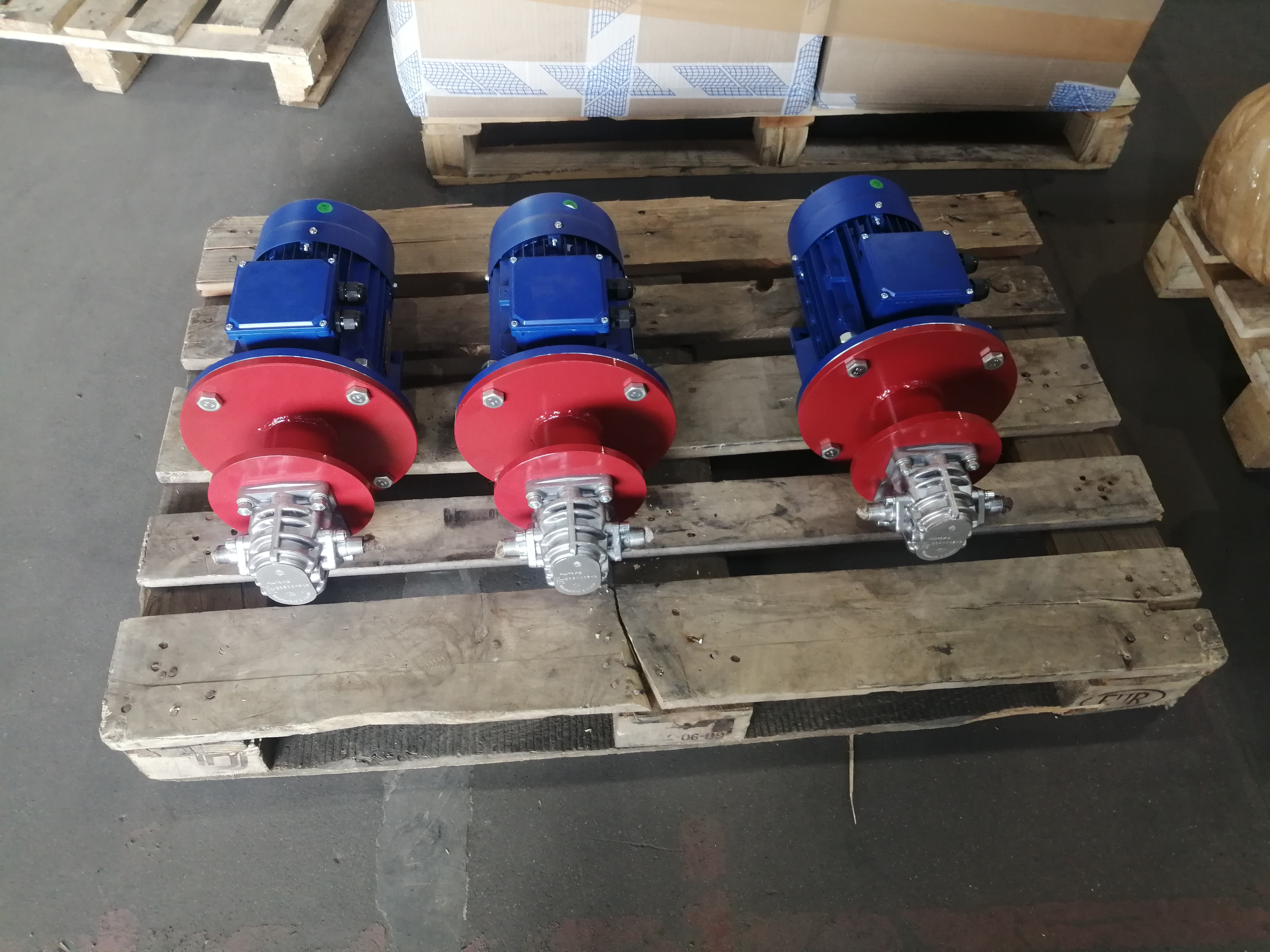

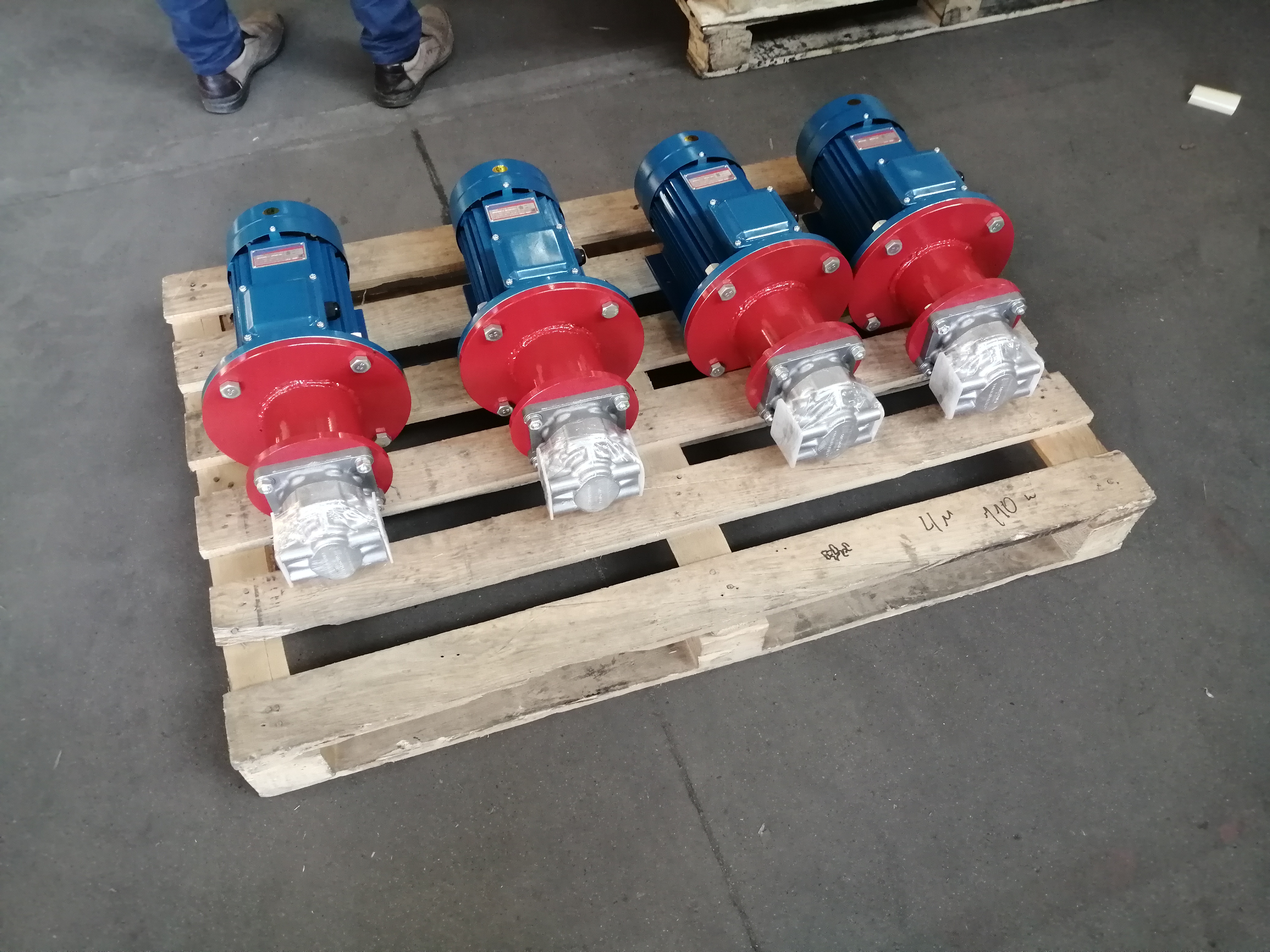

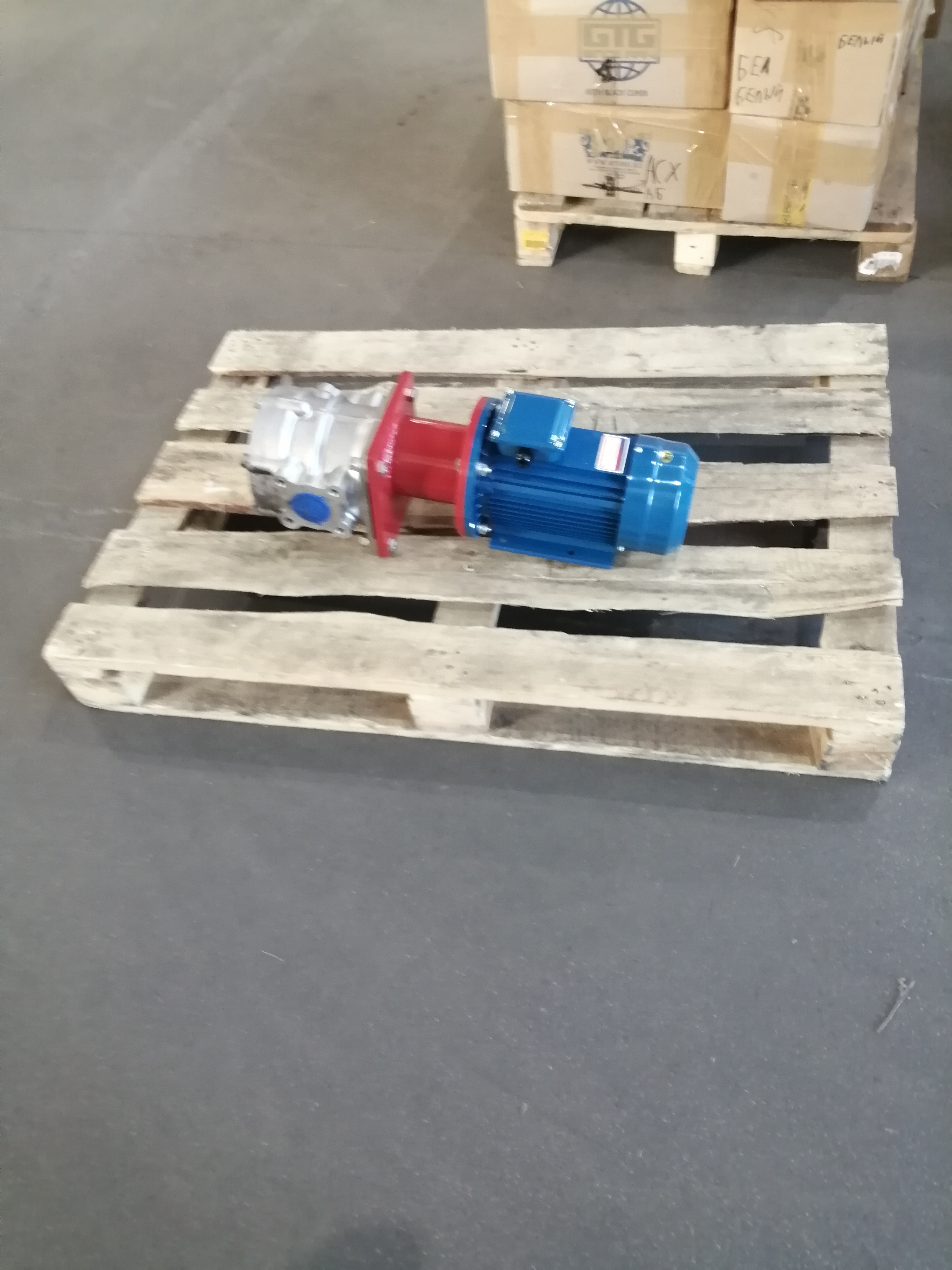

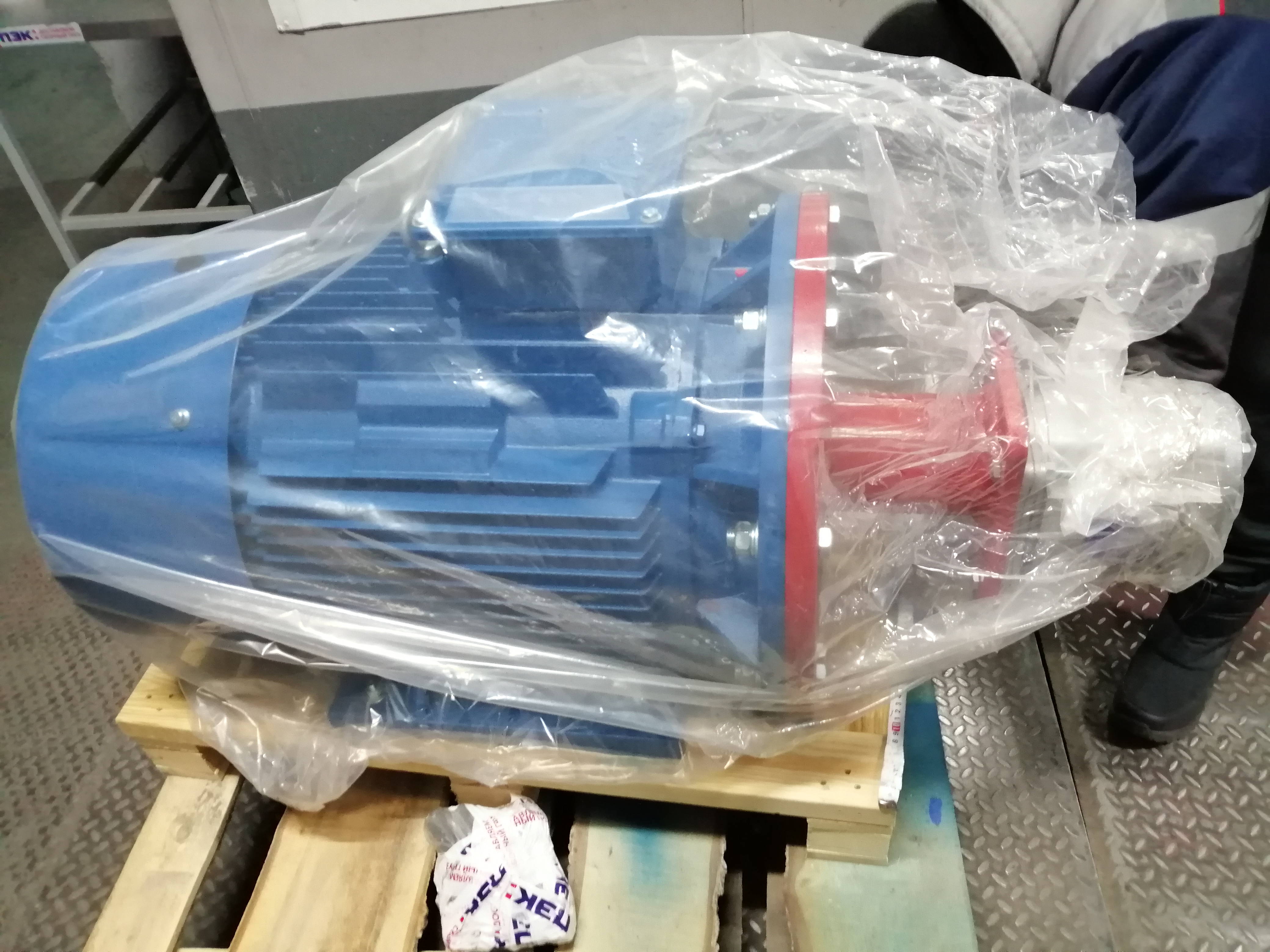

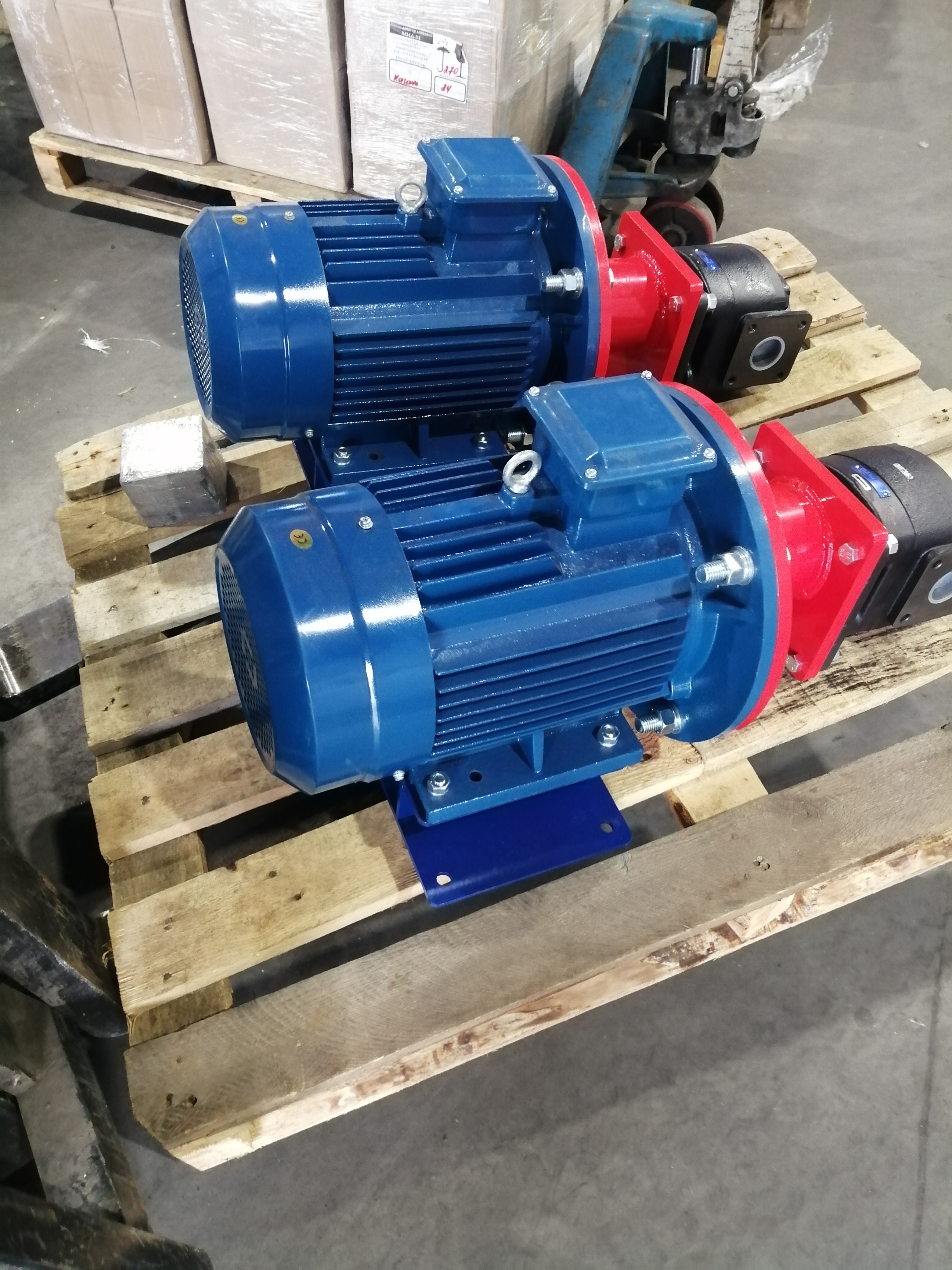

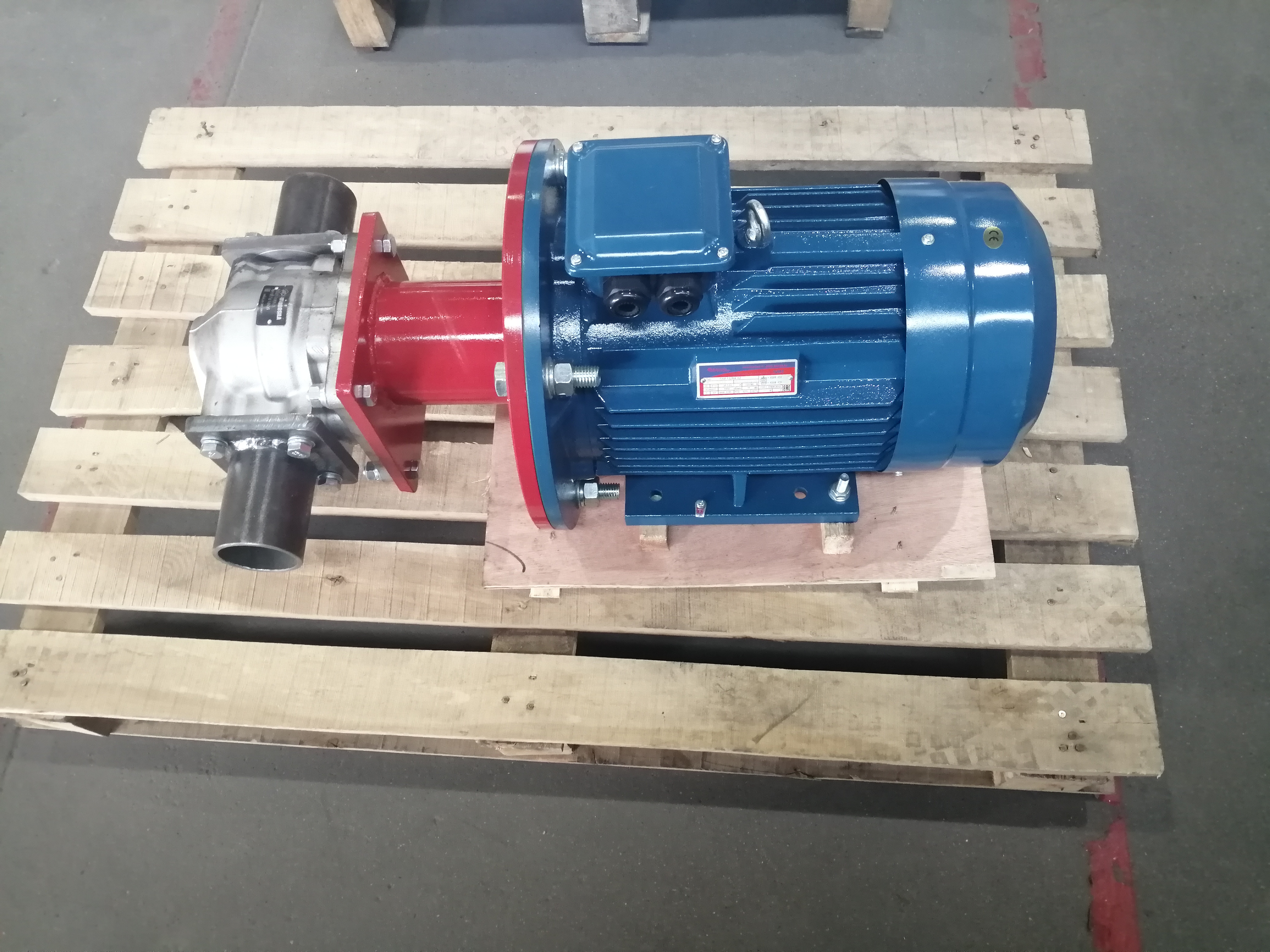

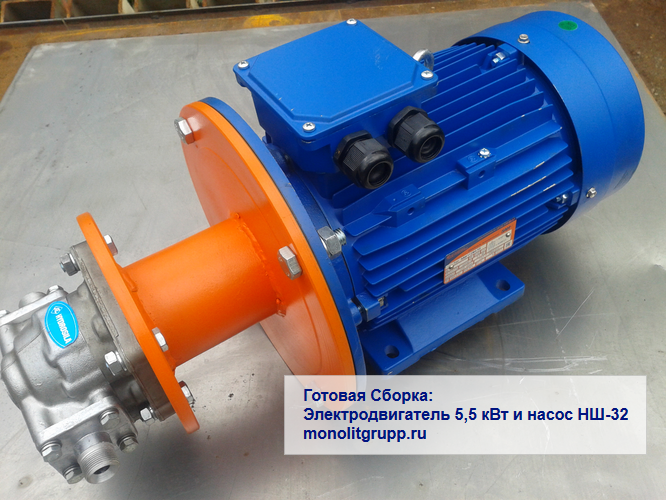

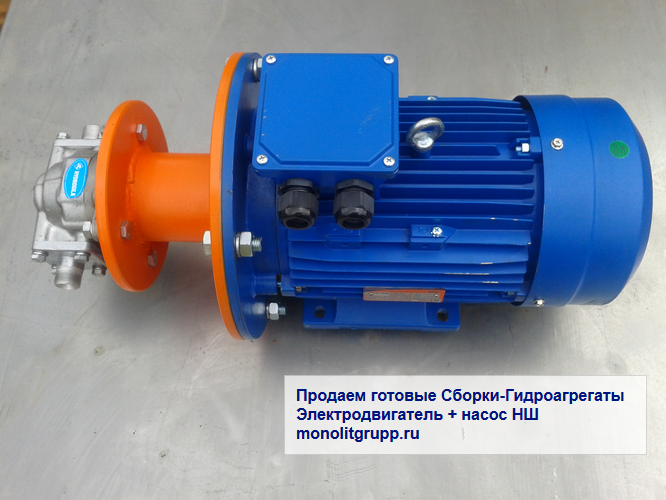

Продаем готовые сборки Электродвигатель - Насос НШ (насосные агрегаты):

Насос НШ 4 - Электродвигатель
Насос НШ 6 - Электродвигатель
Насос НШ 10 - Электродвигатель
Насос НШ 16 - Электродвигатель
Насос НШ 32 - Электродвигатель
Насос НШ 50 - Электродвигатель

В таблице приведены примеры комплектаций гидроагрегатов, под оптимальные значения для насосов НШ: обороты 1500 об/мин, рабочее давление - 16 мПа


 Объём насоса см3
 Мощность Электродвигателя кВт
 Производительность агрегата л/мин
 НШ-4  2,2  5,4
 НШ-6  3  8,1
 НШ-10  5,5  13,5
 НШ-16  7,5  21,6
 НШ-25  11  33,8
 НШ-32  15  43,2
 НШ-50  22  67,5
 НШ-71  30  95,8
 НШ-100  45  135
НШ-150
75
202,5


Для расчета стоимости сборки необходимо знать мощность электродвигателя и объем насоса.
Чтобы определить какого объема нужен насос и какой мощности нужен электродвигатель воспользуйтесь нашим калькулятором маслостанций

При подборе электродвигателя учитывайте, что для стандартного насоса требуется привод с вращением 1500 об/мин.

Если возникают трудности, с расчетом необходимой мощности электродвигателя и объема масляного насоса, а так же для расчета стоимости конкретной сборки "НШ - Электродвигатель" опишите проблему в комментариях ниже на странице.

В сборках "Электродвигатель- НШ" используются масляные насосы производства "Гидросила" и электродвигатели производства ГК "Элком" или ОАО "Могилевский завод "Электродвигатель".

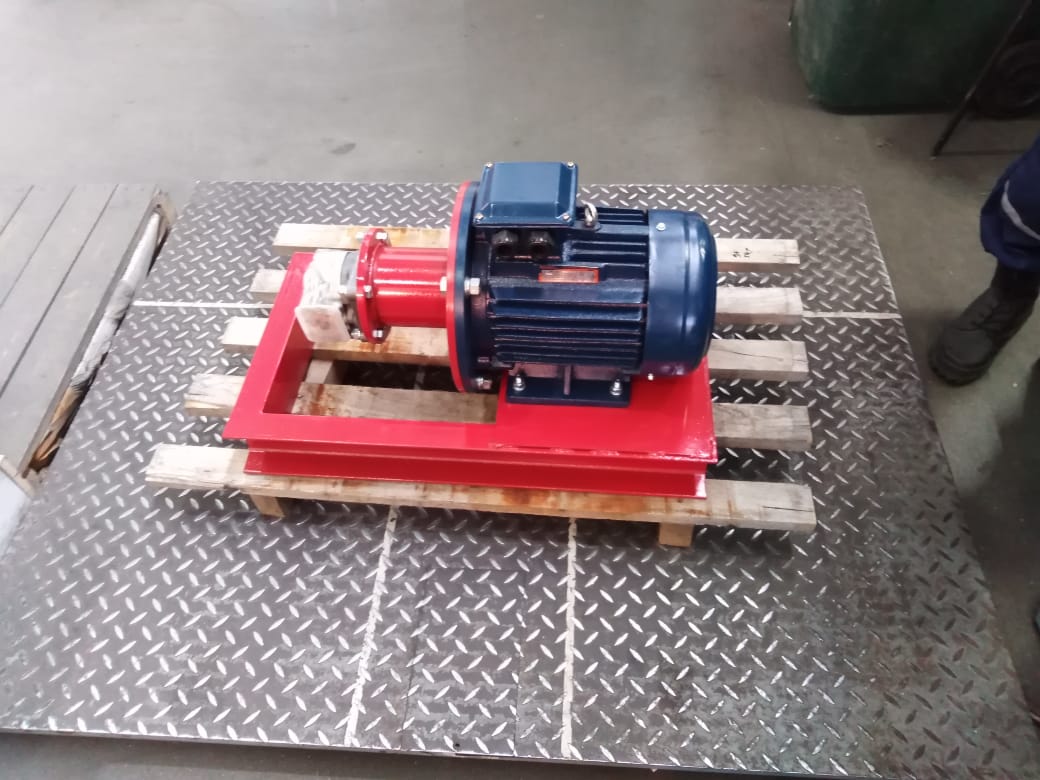

При необходимости, можем изготовить раму-станину, по вашим размерам, для крепления насосного агрегата. Возможно изготовление переходников под ваш электродвигатель и насос. Для этого необходимо знать посадочные размеры фланца электродвигателя, диаметр и длину вала, размер шпонки и посадочные размеры насоса.

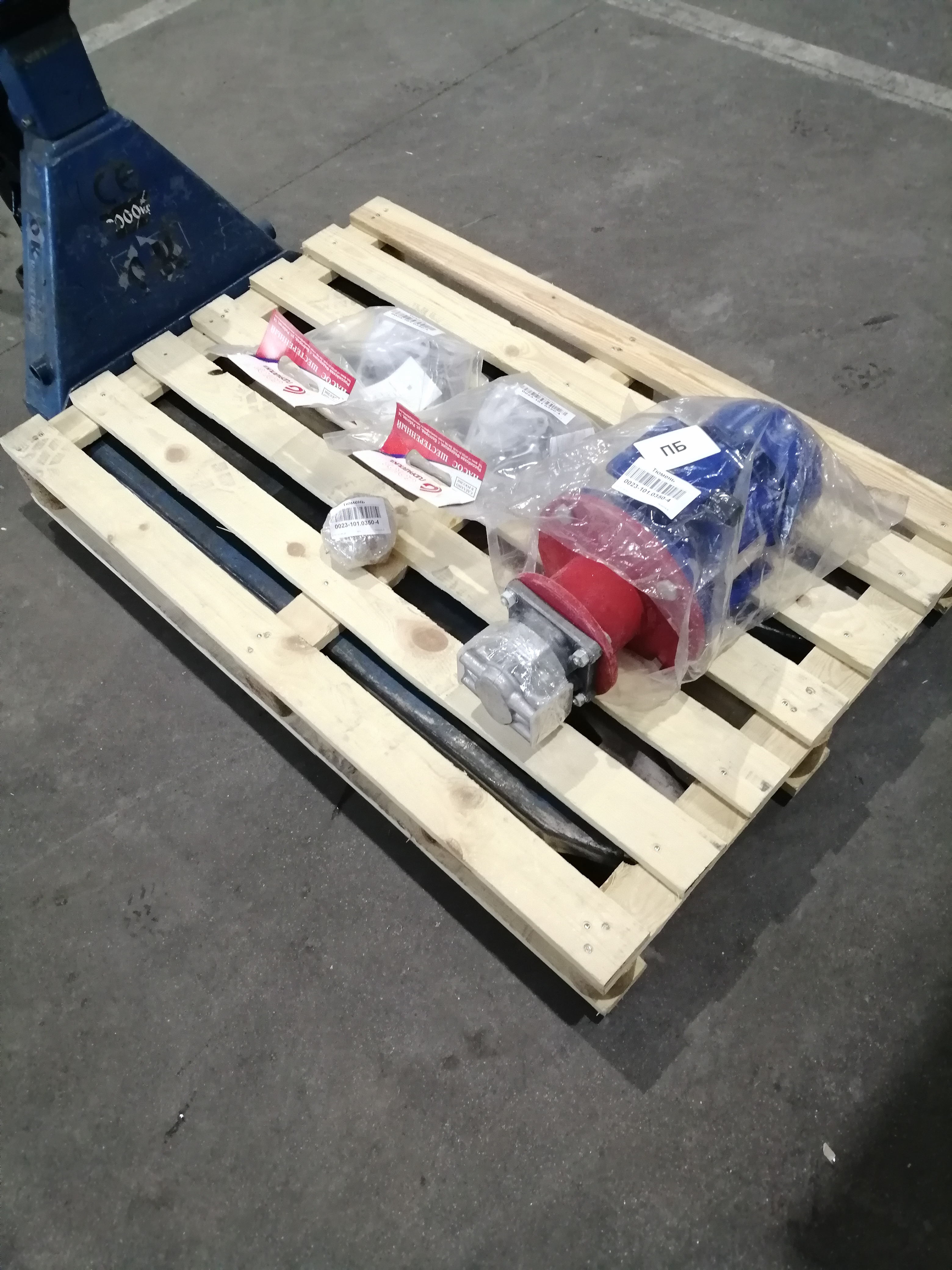

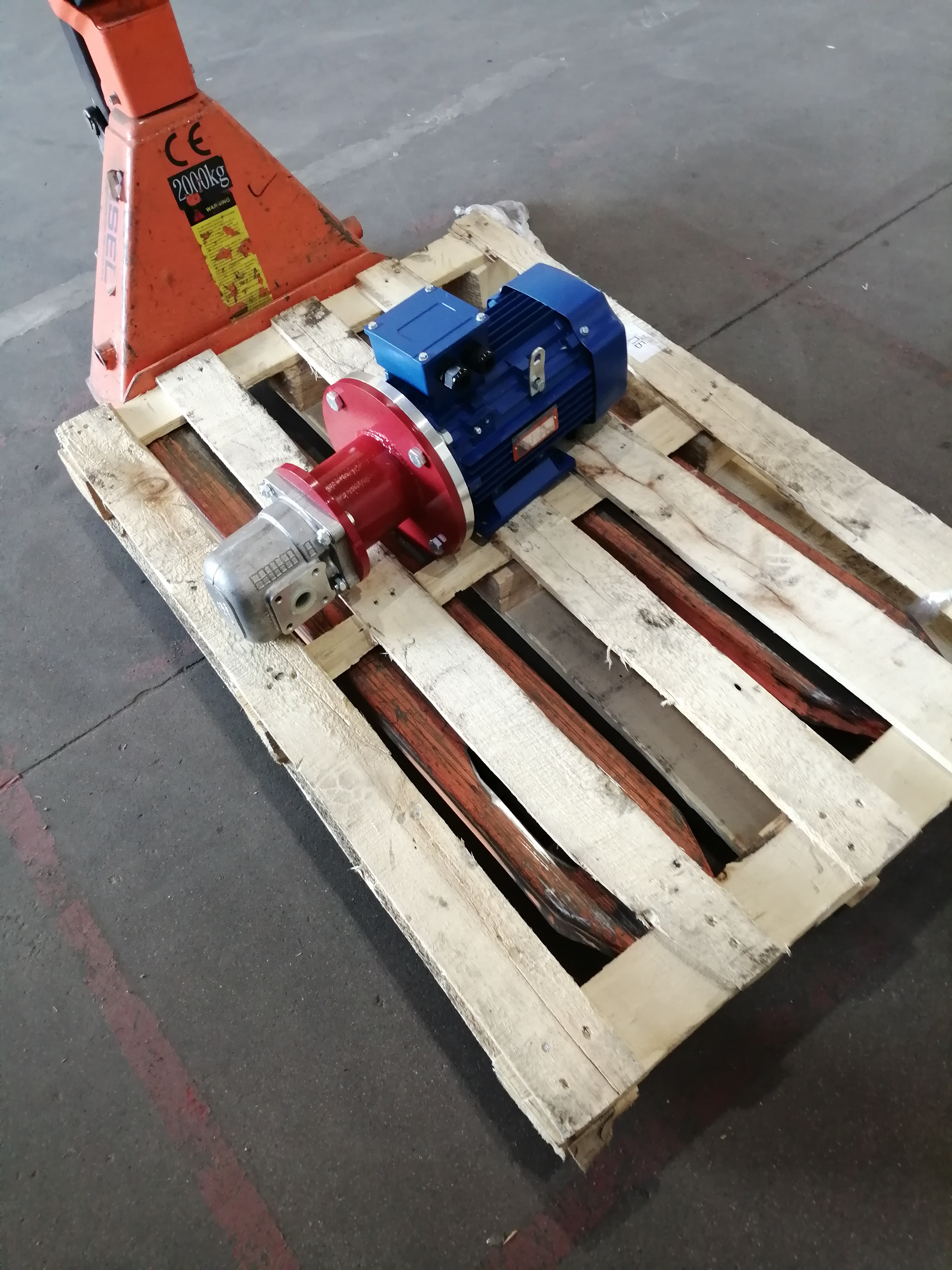

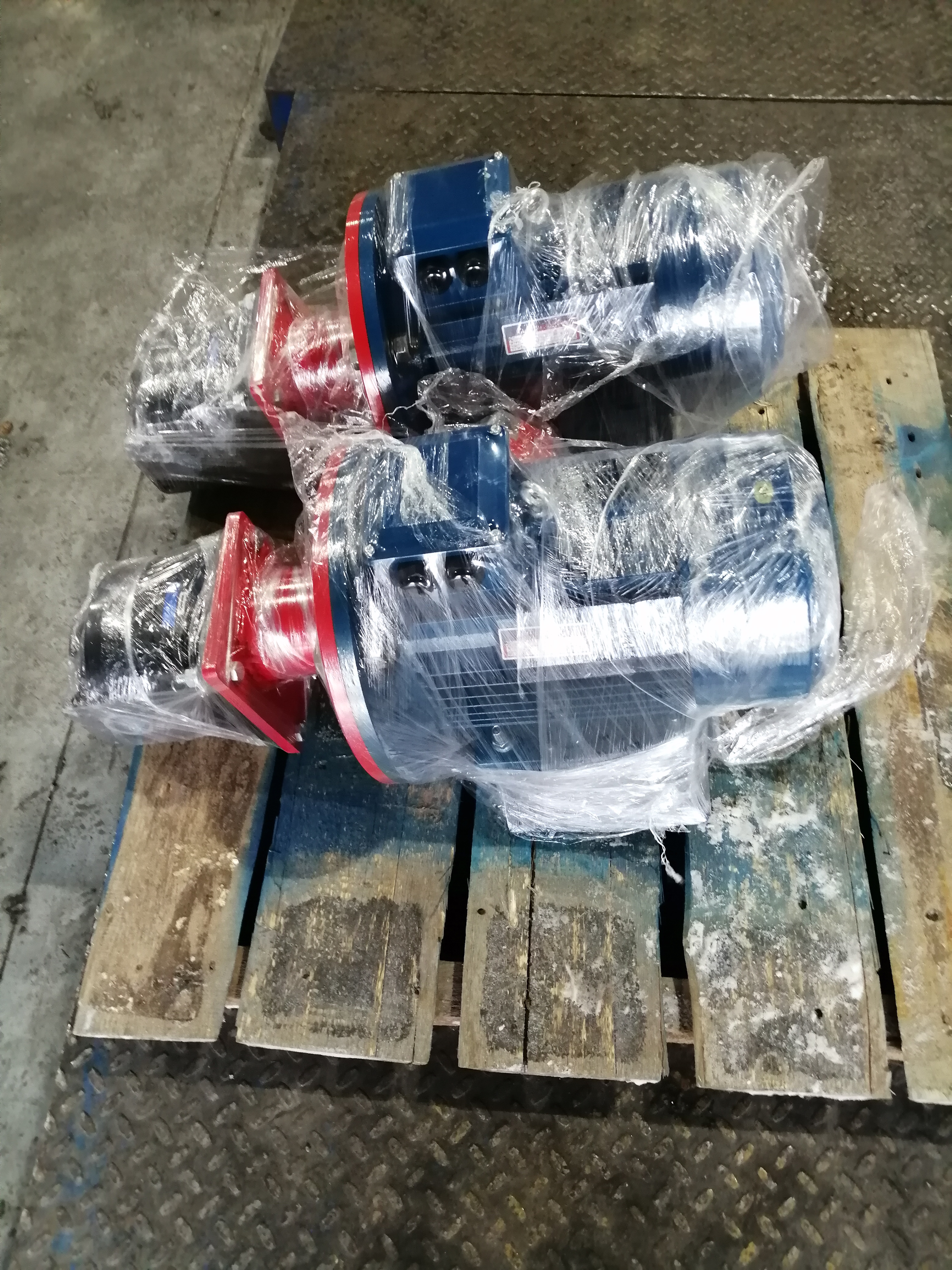

Высылаем в регионы комплекты переходников "НШ - Электродвигатель" и готовые сборки. Доставка транспортными компаниями на ваш выбор.

Проектируем и производим Гидростанции под требования заказчика, подробнее по ссылке Гидростанции Маслостанции

Александр
05:37
Сколько будет стоить сборка электродвигатель 5,5 квт и насос нш32?
06:54
Здравствуйте, готовая сборка электродвигатель 5,5 кВт 1500 об/мин и насос НШ32 будет стоить 19500.
Balu
12:21
Нужен электродвигатель 2,2 кВт 1500 об/мин в сборе с НШ 6. Сколько будет стоить комплект?
12:36
Здравствуйте! Готовая сборка: Электродвигатель 2,2кВт, 380В, 1500 об/мин, комбинированный (лапки-фланец) + насос НШ 6 (производства «Гидросила») 12 500р. (с НДС). Срок изготовления 3 рабочих дня.
мастер
08:46
интересует готовая сборка электродвигатель насос нш-32 на 7,5 киловатт, какая цена?
00:48
Здравствуйте, сборка электродвигатель нш-32 стоит 24600р. (с НДС).
Электродвигатель 7,5 кВт, 380вольт, 1500 об/мин, лапы-фланец. Насос НШ-32 производства «Гидросила». Срок изготовления 3 рабочих дня после получения оплаты.
04:31
Сборка НШ 32 с электродвигателем 11 кВт цена 26500 (с НДС) срок изготовления 3 рабочих дня.
Валерий
08:43
Здравствуйте! нужно подобрать электродвигатель на 220 вольт и насос нш для перекачки дизельного топлива.
10:18
Здравствуйте Валерий! Для ваших целей можно использовать такие варианты:
1. Электродвигатель на 220 вольт (1 фаза) мощностью 1,5 кВт 1500 оборотов в минуту и насос нш-100. Такой комплект сможет перекачивать топливо в объеме 135 литров в минуту с давлением 0,5 мПа (5 атмосфер)
Цена такой сборки 18800 (с НДС)
2. Электродвигатель на 220 вольт (1 фаза) мощностью 1,1 кВт 1500 оборотов в минуту и насос нш-71. Перекачка будет выдавать 95 литров в минуту с давлением 0,5 мПа (5 атмосфер)
Цена такой сборки 17500 (с НДС)
Александр
19:16
Меня интересует сборка электродвигателя на 220 вольт и насоса НШ для дровокола, и цена. Спасибо.
09:02
Здравствуйте Александр! Какое давление необходимо создать в системе?
Дмитрий
23:24
Здравствуйте. Задача у меня такая: на высоту 20 метров нужно перекачать мастику из кубовых ёмкостей. Что посоветуете? 2, 2 кВт двигатель на 380, нш 32 и гидравлический рукав высокого давления пойдёт?
09:05
Какая консистенция мастики и какой состав? Насосы НШ предназначены для перекачки масла и подобных жидкостей, за счет которых они смазываются в процессе перекачки.
Семён
09:00
Какой электродвигатель нужен для НШ 10?
09:18
Семён, для чего вы планируете использовать электродвигатель и насос НШ? Двигатель подбирается в зависимости от необходимого давления в системе. Стандартный насос НШ-10, рассчитан на рабочее давление 16 мПа (160 атмосфер). Если необходимо максимальное давление в системе, то для привода насоса НШ 10 требуется двигатель с минимальной мощностью 4,2 кВт. Ближайший, по мощности стандартный двигатель мощностью 5,5 кВт. Если уменьшить давление в системе до 15 мПа (150 атмосфер). то подойдет электродвигатель на 4 кВт.
Артур
16:52
Здравствуйте! Cколько будет стоить комплект Двигатель+насос+переходник. 4кВт/1500об/мин/380В +НШ10?
18:15
Здравствуйте Артур! на сегодняшний день такая сборка будет стоить 17800р.
Сергей
09:08
Здравствуйте. Сколько будет стоить переходная муфта с НШ-10 на АИР100S4.
10:39
Здравствуйте Сергей! Переходник и муфта НШ-10 на АИР100S4 стоит 6000р.
Олег
09:01
Добрый день, просьба сообщить возможность поставки и стоимость сборки нш50 200 bar эл.дв. 7,5 кВт 1500 об/мин
10:00
Здравствуйте! Сборка электродвигатель 7,5 кВт 1500 об/мин, насос НШ-50 (раб. 20 мПа пик. 250 мПа) цена 32600. Срок изготовления 4-5 рабочих дней.
иван
20:38
Привет всем подскажите пожалуйста какой электродвигатель подобрать насоса мэйлер 265
22:43
Дайте характеристики насоса: рабочее давление, номинальное количество оборотов в минуту.
Алексей
00:19
Доброе время суток! Подскажите пожалуйста, требуется перекачать отработанное масло на высоту 15 метров по трубопроводу (пластиковые трубы под пайку) вопрос: какой (комплект) НШ и какой двигатель ( на 220в)мне необходимо у вас приобрести (цена)?
02:08
Здравствуйте Алексей! Вам подойдет такой вариант:
Электродвигатель на 220 вольт (1 фаза) мощностью 1,5 кВт 1500 оборотов в минуту и насос нш-100. Такой комплект сможет перекачивать масло в объеме 135 литров в минуту с давлением 0,5 мПа (5 атмосфер). Этого давления достаточно для подъема масла на высоту примерно 50м. Цена сборки, на сегодняшний день, 21000р.
rama
20:47
здравствуйте! посчитайте пожалуйста какой электродвигатель нужен для нш-32 под давление 16 мпа. Сколько стоит?
06:54
Здравствуйте! Вам подойдет Электродвигатель мощностью 15 кВт, 1500 об/мин. Цена электродвигателя на сегодняшний день 30 700р.
мирон
17:59
Подскажите пожалуйста, какой нужен двигатель на нш-100 для максимально быстрой перекачки льняного масла с емкости на флекситанк? Спасибо.
20:11
Здравствуйте Мирон! достаточно Электродвигателя мощностью 3 кВт, 1500 об/мин. Расход будет 135 л/мин.
николай
05:13
двигатель 5,5л.с. насос нш-32 на гидравлический дровокол достаточно или нет?
08:44
Здравствуйте! Чтобы ответить на ваш вопрос, нужно знать: Какое усилие нужно развить и какая должна быть скорость выдвижения штока цилиндра? Какой гидроцилиндр стоит на дровоколе? Диаметр поршня, диаметр штока, ход цилиндра?
николай
02:06
усилие 10т.скорость без разницы диаметр поршня 80 диаметр штока 60 ход цилиндра 500
07:18
Расчет такой: чтобы цилиндр 80х60х500 давил с усилием 10 тонн, необходимо создать давление в системе 20 мПа. Исходя из ваших данных получается, что для создания давления 20 мПа, насосом с объемом 32 куб.см (нш-32), при оборотах двигателя 3600, необходима мощность 32,3 кВт или 44 л.с. Следовательно ваша комплектация не подходит.
Что нужно делать: во первых, необходимо понизить обороты привода насоса хотя бы до 2000 об/мин т.к. обороты 3600 об/мин губительны для насоса НШ. Во вторых, поменять насос НШ-32 на НШ-6, тогда привода 5,5 л.с. будет достаточно, для создания требуемого давления. Скорость полного выдвижения штока на 500мм составит примерно 15 сек.
николай
17:34
есть возможность установки цепной передачи 1.86
николай
17:37
а если снизить обороты до 500?
18:57
Если снизите обороты до 500, то для привода насоса НШ-32 необходима мощность двигателя 5,6 кВт или 7,6 л.с.
николай
19:11
но ведь снизим обороты с помощью редуктора
19:57
Обороты снизите, а мощность двигателя как была, так и останется, только увеличится крутящий момент на выходе редуктора. В вашем случае проще пойти опытным путем, собрать с редуктором и проверить в работе, в последующем, при необходимости заменить насос НШ-32 на насос меньшего объема.
Алексей
06:45
Какой комплект посоветуете приобрести для перекачки отработки из бочек 200 литров на высоту 3 метра.
08:22
Здравствуйте Алексей! Для Ваших целей подойдет сборка: Электродвигатель 1,5 кВт и насос НШ-100. Производительность будет 135 л/мин.
Радик
16:33
Хочу сделать дровокол колоть толстые дубовые пни диаметра до 600 мм длинои 1000мм Для насоса нш32 от камаза какои мощности элдвигатель подобрать и как соединить стоимость соединит муфты
20:23
Здравствуйте Радик!
все зависит от того, какой гидроцилиндр будет стоять на вашем дровоколе и с каким усилием он должен давить.
Дайте диаметр поршня, диаметр штока и длину рабочего хода. Так же напишите с какой скоростью должен выдвигаться шток цилиндра и какое усилие должен выдавать гидроцилиндр.
Роман
22:36
Здравствуйте уважаемый Монолит!
Есть гидро- цилиндр 63х50х1950 (двухстороннего действия), его БУДУЩЕЕ назначение — подьемник для людей с ограниченными возможностями(подьем -опускание) с максимальным весом платформы+пассажир =350 кг. Вопрос в том, что будет ли система работать от ВАШЕЙ СБОРКИ: насос НШ_10 +Электродвигатель 1 квт., 1500 об/мин. 3-х фазный (питание от Частотника вход 220 В, выход 3 фазы по 220В)? При этом время подьема/опускания по вашим калькуляторам получается 27 с. и 10 с. соответственно. Или лучше взять Сборку НШ_16+Эл/Дв 1,5 кВт, 1500 об/мин питание аналогично — от Частотника 220 В на входе на 380В на выходе. Одно непонятно, почему программа выдает такой большой обьем масляных баков: 42 л.( Для варианта НШ10+1 кВт) и 65 л. (для НШ16+1,5 кВт)? Это при том, что Объем поршневой полости ГЦ 63х50х1950 равен всего то 6,1 литра масла. Помогите разобраться с этим ОГРОМНЫМ объемом маслобаков и обозначте цену сборок для НШ10+э/дв.1 квт и НШ 16+ э/дв. 1,5 кВт.
08:55
Здравствуйте Роман!
на литраж масляных баков, который выдает калькулятор, не обращайте внимание. Этот литраж для маслостанций, которые интенсивно используются в безостановочном режиме с полной нагрузкой, для обеспечения охлаждения масла. В вашем случае достаточно бака в 8-10литров. Сборка с НШ-16 ускорит работу гидроцилиндра. Выдвижение за 18 сек. втягивание 7 сек.
на сегодняшний день цена сборки 1.1 кВт, 1500 об/мин насос нш-10 13800р. цена сборки 1.5 кВт, 1500 об/мин насос нш-16 14600р. срок изготовления 4-5 рабочих дней.
Дмитрий
13:36
Добрый день. Интересует сборка с рабочим давлением 50 бар с двигателем на 220В, производительность 1 литр в минуту.
15:36
Здравствуйте! Можем изготовить только с минимальным расходом 5,4 л/мин
Андрей
15:23
Добрый день. Интересует стоимость сборки НШ-50 и двигатель 7,5 киловатт 1500 оборотов. Максимальное давление 30 бар, расход приблизительно 4 куб\час.
15:49
Здравствуйте Андрей!
Сборка Электродвигатель 7,5 кВт, 1500 об/мин, насос НШ-50 Цена 31600р.
Для максимального давления в системе 30 бар (3 мПа), можно применить электродвигатель меньшей мощности, достаточно 5,5 кВт. Цена сборки с таким двигателем 27700р. Расход в любом случае будет 4.05 куба
Алексей
15:49
Добрый день. При вашей конструкции переходника и муфты возможно ли использовать гидростанцию в непрерывном режиме? Не будет ли разбивать насос?
17:04
Здравствуйте Алексей!
непонятно, почему должен разбиваться насос? пока ни разу с таким не сталкивались.
Вячеслав
17:22
Здравствуйте. Меня интересует сборка и стоимость: двигатель 3 киловатта 220 вольт+ нш? +муфта(готовая сборка) для пресса 10-12 тонн усилие. (лего станок)
07:50
Здравствуйте Вячеслав! Для подбора насоса НШ необходимого рабочего объёма, требуется знать, какой у вас стоит цилиндр на лего — станке (нужен диаметр поршня). можете измерить наружный диаметр гидроцииндра.
Вячеслав
08:02
Планирую ЦГ-90.40х203.04-01
13:00
Для создания толкающего усилия в 10т на штоке гидроцилиндра ЦГ-90.40х203, при мощности электродвигателя 3кВт, требуется применить насос НШ-6. Время полного выдвижения штока будет примерно 10 сек. Сам двигатель 3-х фазный, подключить его в однофазную сеть можно через частотный преобразователь. Цена сборки Электродвигатель 3 кВт, 1500 об/мин, 380 вольт, +муфта+ переходник+ насос НШ-6 18700р. Частотный преобразователь, для полноценного подключения в однофазную сеть 14500р
Денис
20:02
Здравствуйте, хочу собрать гидростанцию для проверки гидроцилиндров, усилие на проверяемый г.ц. 10 тонн. А размеры г.ц которым давить, поршень 63, шток 45, рабочий ход поршня 3050мм, какой нужен насос и электродвигатель. Давление в системе около 50 мпа, скорость выдвижения 10 мм/с.
20:30
Здравствуйте Денис! вы уверены, что ваш цилиндр выдержит давление 50 мПа? стандартные цилиндры рассчитаны на максимальное давление до 25 мПа.
Для давления 50 мПа не могу подобрать стандартный насос, максимально возможный, это аксиально-поршневой насос на 45 мПа да и тот с объемом 56 куб/см.
Денис
09:48
Хорошо, я вас понял, что с таким цилиндром макс. 25 мпа.посоветуйте пару, насос- электродвигатель, скорость не важна, по моим так сказать подгонкам, пойдет нш-10 и 7.5 кВт.
10:08
Все равно, уточните по своему цилиндру у производителя, какое максимально-допустимое давление.
Если брать максимально 25 мПа, то ваш цилиндр разовьет только 7,9т толкающего усилия и 3,9т тянущего усилия.
Если брать насос НШ-4, то потребуется электродвигатель мощностью 3 кВт, а полное выдвижение штока займет 2 минуты.
Если брать насос НШ-6, то потребуется электродвигатель мощностью 4 кВт, полное выдвижение за 70 сек.
Если брать насос НШ-10, то потребуется электродвигатель мощностью 7,5 кВт, полное выдвижение за 45 сек.
Имейте ввиду, что давление 25 мПа, это критичное (кратковременное-пиковое) давление для обычного насоса НШ и не все насосы могут его создать. Существуют спец. серии насосов (например НШ серии «К») которые могут выдать такое давление.
Денис
10:40
Спасибо, я знаю что нш бывают с макс.дав. 21и 25 мпа. Цилиндр буду делать сам толщина стенки 7.5 мм. Я думаю выдержит 25 мпа.Спасибо за ответы.Сделаю отпишусь.
Андрей
09:23
Добрый день. Какой двигатель нужен для НШ 32 для перекачки масла из 200 литровой бочки, сколько будет стоить двигатель с переходной муфтой?
09:41
Здравствуйте Андрей! подойдет электродвигатель на 1,1кВт.
Предлагаю такой агрегат в сборе: Электродвигатель на 220в, 1,1 кВт, 1500 об/мин, насос НШ-32. Цена комплекта 18500 (с НДС)
Леонид
13:46
Здравствуйте. Подскажите, пожалуйста, при каких параметрах насоса и эл.двигателя можно получить на выходе 20 мПа с производительностью 10л/м, и какова стоимость данного комплекта.
17:13
Здравствуйте Леонид! есть 2 варианта:
1. Электродвигатель 4 кВт, 1500 об/мин, насос НШ-6 производительность 8,1л/м цена 21800р.
2. Электродвигатель 5,5 кВт, 1500 об/мин, насос НШ-10 производительность 13,5л/м цена 25700р.
Артем
10:48
Здравствуйте. Подскажите пожалуйста, мне необходим насос с производительностью 30-35 л/мин., с эл. двигателем для перекачки масла с вязкостью 636сСт на высоту не более 5 метром, температура масла от -10 до +50. что посоветуете и какая стоимость?
14:56
Здравствуйте Артем, предлагаю агрегат на 2,2 кВт 1500 об/мин с насосом нш-25, производительность 34 л/мин 19800р. сок изготовления 5 рабочих дней.
Артем
16:57
Пришлите мне на почту коммерческое предложение с чертежами.
Дмитрий
22:37
Доброго времени суток. Подскажите, можно ли соединить НШ-4 с каким-то двигателем 0,8-1,5 квт (12Вольт!!!). Есть ли подобные наработки и переходные муфты?
06:34
Здравствуйте Дмитрий! Соединить можно все, сдерживающий фактор-цена вопроса. Покажите электродвигатель и дайте размеры. Озвучу вам цену переходника.
Дмитрий
10:57
Здравствуйте.
Электродвигатель такой, например: AMF4684 (IM0326).
Размеры есть здесь: iskramotor.ru/yelektrodvigatel/AMF4684.html
11:07
переходник и муфта на НШ-4 будет стоить 5000р.
иван
22:46
Здравствуйте. Скажите пожалуйста что можно подобрать под гидроцилиндр 70*120. что б сделать прес на 10-20 тонн. двигатель на 1.5кВа. и что будет происходить если менять установки с разными насосами НШ? что будет повышатся, время выдвижения цилиндра, грузоподьемность, и т.д.?
23:14
Здравствуйте Иван!
Если давление в системе будет 9 мПа, ваш гидроцилиндр сможет развить усилие 10,3 тонны.
При мощности двигателя 1,5 кВт вы можете применить насос НШ-6. В этом случае, шток гидроцилиндра будет выдвигаться со скоростью 100мм за 8 секунд.
Если поставите насос нш-4, то можно будет поднять давление в системе до 13 мПа и ваш гидроцилиндр сможет развить усилие 14,9 тонн, а шток гидроцилиндра будет выдвигаться со скоростью 100мм за 17 секунд.
Если применить насос нш-2, то можно будет поднять давление до 21 мПа и ваш гидроцилиндр сможет развить усилие 24 тонны, шток гидроцилиндра будет выдвигаться со скоростью 100мм за 25 секунд.
Александр
10:57
Здравствуйте! Cколько будет стоить комплект насос нш4 правый +переходник. Комплект нш4 правый без эл.двивигателя и доставка в Казахстан.
11:44
Здравствуйте Александр! напишите, на электродвигатель какой мощности нужен переходник.
Александр
09:53
Стандартный фланцевый электродвигатель мощностью 2,2кВт
11:18
Цена переходника и муфты 7000р
Александр
11:31
Это с доставкой или как?
13:27
Это без доставки, доставка транспортными компаниями, по тарифам.
Александр
13:37
Вы можете озвучить + — итого?
13:39
В какой город Казахстана нужна доставка?
Александр
13:44
Шымкент
17:50
Транспортной компанией КИТ доставка до Шымкента около 1000р.
Виталий
01:46
Здравствуйте.
Интересует насос и двигатель который будут в сумме поднимать бункер 12-15 тонн под цилиндр от камаза 45143-8603010. Рабочее давление в системе 15-16 мпа. Помогите пожалуйста рассчитать необходимый насос и двигатель для данной системы. Скорость подъема большой роли не играет. Также сколько у Вас будут стоить двигатель+насос с вашим переходником под данную конструкцию + доствка в Санкт-Петербург. Если Вам не трудно предложите несколько вариантов. Заранее спасибо!
06:56
Здравствуйте Виталий! Характеристики этого гидроцилиндра взяты отсюда. Кроме прочего указана грузоподъемность 10 тонн. Это пока опустим.
Гидроцилиндр имеет рабочее давление 16 мПа, пиковое давление 24 мПа. Нужно сделать маслостанцию с давлением 21 мПа и включить в состав компонентов гидравлики регулируемый перепускной клапан, ограничивающий давление в диапазоне 16 мПа-21мПа, чтобы иметь возможность поднимать груз немного более 10тонн.

Варианты агрегатов с ценами на сегодняшний день:
Электродвигатель 7,5 кВт насос НШ-10 Цена 28500р
Электродвигатель 11 кВт насос НШ-16 Цена 32100р.
Электродвигатель 15 кВт насос НШ-25 Цена 43600р.

Доставка до СПБ транспортными компаниями примерно 2000р.
Сергей
07:24
Здравствуйте, хочу на зил 131 установить гран тадо 1,5т., кузов от урала самосвал стоит при рабочей машине много бензина расходуется если перевести на электро мотор есть электростанция 3 кв, в лесу на электростанции дома в розетку включать, подскажите какой комплект подойдет.
07:53
Здравствуйте Сергей!
Что это «гран тадо 1,5т.»?
Если исходить из мощности электростанции 3 кВт и давления в системе 16 мПа (рабочее давление стандартного насоса НШ), то подойдет агрегат электродвигателя на 3 кВт и насоса НШ-6
Сергей Никитин
17:07
Добрый день, интересует насос НШ 50 в сборе с электродвигателем, с напряжением питания 380В, 50Гц. Присоединение: фланец. Просьба дать ответ по данному заказу в крачайшие сроки. Спасибо!
17:40
Здравствуйте Сергей!
Какой мощности нужен электродвигатель?
Если исходить из рабочего давления стандартного насоса НШ-50 в 16 мПа, то для привода насоса нужен электродвигатель мощностью 22 кВт. Цена такого агрегата 56400 (с НДС)
Алексей
20:31
День добрый. хочу собрать гидростанцию для автокрана кс 6476 2 насоса.
Для питания механизма поворота поворотной рамы, механизма телескопирования секций стрелы, а также для вывешивания крана на выносные опоры в гидросистеме крана установлен аксиально-поршневой насос постоянной производительности типа 310.3.56.04.06
Для питания механизма подъѐма груза в гидросистеме крана установлен аксиально-поршневой насос постоянной производительности типа 310.3.112.04.06
хотелось бы заменить их насосами нш и элетродвигателем на 220 вольт
для работы крана от сети 220

Жду от вас варианты
21:11
Здравствуйте Алексей!
Насос 310.3.56.04.06 имеет объём 56 куб.см и рабочее давление 28 мПа. У этих насосов расход 75,5 л/мин при 1500 об/мин.
Нет насосов НШ работающих при давлении в 28 мПа. Максимум 25 мПа и то это насосы серии «к» объёмом до 4 куб.см. Снижение давления, это снижение грузоподъемности.
Максимум, какой электродвигатель вы сможете запитать на 220 вольт, через частотный преобразователь, это электродвигатель мощностью 3 кВт. Этого двигателя будет достаточно, чтобы крутить насос GP1K4,2 объёмом 4,2 куб.см с давлением 25 мПа. Но работать ваш кран будет медленнее в 13 раз!

Я уже молчу про второй насос, объемом 112 куб.см

Можно добавить третий насос большего объема, но с меньшим давлением, для ускорения холостого хода при движении механизмов крана без нагрузки, например нш-50 с давлением 2 мПа. контуры насосов развязать через обратные клапаны. Опускание стрелы, складывание секций стрелы, поднятие опор, возможно поворот без груза, будет быстрым, а работа под нагрузкой очень долгой.

Суммарная мощность трех электродвигателей будет 9 кВт, выдержит 1 фаза?
Алексадр
11:35
Здравствуйте! С Наступающим Вас Новым годом! Подскажите пожалуйста, при каких минимальных затратах на электродвигатель и насос НШ можно собрать гидростенд на разрыв гидроцилиндра при рабочем давлении 20 мПа пиковая 25 мПа. Доступ есть только 220 вольт. Есть электродвигатель 4,5 кВт 1500 об. Скорость работы стенда не важна. Спасибо. С уважением, Александр.
11:54
Здравствуйте Александр! Если скорость работы не важна, то используйте однофазный электродвигатель на 1,5 кВт 1500 об/мин и шестеренный насос GP1R2.1

полноценно подключить электродвигатель на 4,5 кВт к однофазной сети не получится, с конденсатором будет потеря мощности примерно в 50 %, а частотных преобразователей для подключения трехфазных электродвигателей в однофазную сеть, рассчитанных на такую мощность, я не встречал. (но это не значит, что их нет в природе, возможно они существуют, поищите у китайцев, и он будет дорогой). Если подключите через конденсатор, то мощности вашего электродвигателя должно хватить для насоса GP1R2.1
Алексадр
12:01
Да, у меня двигатель 4, 5 кВт 1500 об. с конденсатором. Значит я правильно понимаю, что мой электродвигатель и насос GP1R2.1 будут выдавать рабочее давление 20 мПа пиковое 25 мПа? Спасибо за ответ
12:07
Да, если двигатель выдает не менее 1,5 кВт, то будет возможно создать давление в системе 25 мПа насосом GP1R2.1. Отрегулируйте редукционный клапан на гидрораспределителе на это давление, т.к. насос имеет пиковое 29 мПа.
Алексадр
18:42
Здравствуйте! Я нигде не могу найти насос GP1R2.1, ни в интернете, ни в магазинах. Подскажите где я могу его приобрести? Есть ли он у Вас в наличии и сколько он будет стоить? С уважением, Александр.
05:44
Насос редкий, мало где используется, по этому нигде нет в наличии, можно привести на заказ, сколько будет стоить смогу сказать после праздников.
Николай
16:18
Доброе время суток!
С наступившим Вас новым годом!
Хочу изготовить пресс для прессования лего-кирпича с давлением на 60 тонн ( 150-160 кг./см2)… Подскажите пожалуйста, какое оборудование подойдет для изготовления маслостанции и какой лучше использовать гидроцилиндр. Допустим ли вариант использования нескольких гидроцилиндров с меньшими параметрами. Один ГЦ давит с верху, другой с низу.(двустороннее прессование) Рабочее давление 16- 20 МПа, ход поршня ГЦ 300-350 мм., скорость полного выдвижения поршня 10 сек. Подскажите пожалуйста какую можно применить комплектацию с наименьшим энергопотреблением.
С уважением
Николай.
19:38
Здравствуйте Николай! Определитесь с давлением, 60тонн не соответствуют 160 кг/см2
Площадь полнотелого кирпича 300 см2 (12х25), 300х160кг = 48000кг = 48 тонн
Площадь кирпича лего еще меньше.
19:26
Расчет на 40 тонн:
Гидроцилиндр ЦГ-160.70х360 пиковое давление 24 мПа ход цилиндра 360мм. Регулировка перепускного клапана 20 мПа. Время выдвижения штока 10 сек. Насос НШ-32 серии «MASTER», электродвигатель 18 кВт 1500 об/мин.

Если не нужно давить весь ход цилиндра с усилием 40тонн, то можно применить 2 насоса (или спаренный насос НШ-50-10), один на скорость, второй на давление. Насос НШ-50 с давлением 1 мПа выбирает свободный ход штока цилиндра на 310мм за 5 секунд, насос НШ-10 с давлением 20мПа, давит оставшиеся 50 мм с усилием в 40 тонн тоже за 5 секунд. Полный ход получается за 10 секунд, обратный ход примерно 2-3 секунды. Для такой системы достаточно одного электродвигателя 7,5 кВт (если насосы спаренные) или двух двигателей, на 1,5 кВт для насоса НШ-50 и 5,5 кВт для насоса НШ-10.
Николай
17:27
Огромное Вам Спасибо!
Подскажите пожалуйста сколько будет стоить оборудование по второму варианту с сдвоенным насосом и одним эл. двинателем.
С уважением Николай
17:36
Агрегат Электродвигатель 7,5 кВт 1500 об/мин, насос НШ-50-10. Цена 41500р. Кроме этого вам понадобится гидравлический обратный клапан (чтобы развязать напорные магистрали насосов) и редукционный клапан (для ограничения давления в напорной магистрали насоса НШ-50)
Виктор
23:03
Здраствуйте, подскажите пожалуйста какой электродвигатель + нш подобрать для дровокола 220 в, имеем цилиндр мц 80/56/900, диаметр поршня 80, диаметр штока 56, ход поршня 700. Необходимо усилие раскалывания 5-7 тонн
23:29
Здравствуйте Виктор! за сколько секунд должен выдвигаться шток на полный ход?
Виктор
20:12
Не слишком долго и не слишком быстро, я думаю секунд от 7 до 30. Пожалуйста можно ли подобрать варианты и цену готовой сборки укажите
09:19
Чтобы гидроцилиндр 80х56 развил усилие 7 тонн, необходимо создать давление в системе 14 мПа. Для усилия 5 тонн, необходимо давление 10 мПа

Чтобы шток гидроцилиндра полностью выдвигался за 7 сек. с усилием 7т нужен насос с подачей 30,1 л/мин при 1500 об/мин и привод насоса не менее 8,2 кВт. Ближайший стандартный насос НШ-25 и электродвигатель 11 кВт. Понятно, что этот двигатель не подключить в однофазную сеть.

Если исходить из стандартного однофазного электродвигателя максимальной мощности, это электродвигатель на 1,5 кВт 1500 об/мин. Этот электродвигатель с насосом НШ-4 сможет развить давление 10 мПа с расходом 5,4 л/мин. Шток будет выдвигаться за 40 секунд с усилием 5 тонн.

Если применить частотный преобразователь (ссылка на частотный преобразователь) то можно подключить электродвигатель мощностью 4 кВт и использовать насос НШ-10. Шток будет выдвигаться за 16 сек, с усилием 7 тонн.
Виктор
08:52
Спасибо
Влад
05:07
Добрый день. Вопрос у меня такой, какой нужен двигате, нша и гидроцелиндр чтоб давить 10, 20тонн макс.выдвижение штока шдостаточно 100мм. И сколько это будет стоить.
09:59
Здравствуйте Влад! Для создания усилия 20тонн, необходим гидроцилиндр с диаметром поршня 125 мм (например ЦГ-125.90х100.55), Давление в системе 16 мПа. Чтобы шток выдвигался на длину 100мм, например за 5 секунд, нужен насос НШ-10 и электродвигатель 5,5 кВт. Чтобы работал быстрее, то нужен насос большего объема и более мощный электродвигатель.

Для конкретного расчета стоимости, укажите необходимое время полного выдвижения штока гидроцилиндра на 100мм, от этого зависит объем насоса и мощность электродвигателя.
Влад
14:58
Мне вобше нужно для прессштампа 5мм и если 5мм за секунду будет проходить это уже хорошо а 100мм это запас чтоб был мало ли.
15:05
Если шток гидроцилиндра будет выдвигаться со скоростью 5мм/сек. то можно применить агрегат на 1,5 кВт, 1500 об/мин и насос НШ-4. Цена такого агрегата 17300.
Влад
15:07
А с целиндром?
16:18
цилиндр стоит примерно 18000р, точнее смогу сказать завтра.
Николай
22:09
Доброго время суток! Подскажите пожалуйста чайнику, как можно поднять давление до 20-25 тон на макулатурной прессе к25-041 изготовитель Украина. У него сейчас усилие 125 кн. Ход ползуна 650 мм.давление рабочей жидкости 12,5 МПа да 4 кВт. Удельное пресовани кгс/ см 1,62 сечение камеры 700/1100. Скорость движения рабочего хода 30 мм/ с, обратного хода 50 мм/ с.можно ли добиться большего 20-25 тонн пресования. Может заменить насос на нш-32 и да 7,5 кВт.заранее большое спасибо Николай.
23:25
Здравствуйте Николай! какой гидроцилиндр установлен на вашем прессе? Диаметр поршня и диаметр штока?
Николай
07:21
Два цилиндра, наружный 100, поршень 80. Диаметр штока 50. Спасибо
09:38
В данный момент, общее усилие на штоках цилиндра 12,5 тонн, площадь прессования 7700 см2 (700х1100мм), удельное давление на макулатуру составляет 1,62 кг/см2, давление в системе 12,5 мПа.

Стандартные гидроцилиндры 80х50х650 имеют рабочее давление 16 мПа и пиковое давление 20 мПа. Если мы поднимаем давление в системе до 16 мПа, то получаем усилие на штоках 16 тонн и удельное давление 2,07 кг/см2. Если увеличиваем давление до 20 мПа, то получаем усилие на штоках 20 тонн и удельное давление 2,59 кг/см2.

Чтобы поднять давление в системе до 16 мПа, требуется насос объёмом 16 куб.см (НШ-16) и привод насоса мощностью 6,7 кВт, ближайший стандартный электродвигатель 7,5 кВт. Время полного выдвижения штоков составит 18 сек.

Чтобы поднять давление в системе до 20 мПа, с таким же насосом НШ-16, требуется привод насоса мощностью 8,4 кВт, ближайший электродвигатель 11 кВт. Время полного выдвижения штоков так же 18 сек.

Если оставить ваш электродвигатель на 4 кВт, то для создания давления в 20 мПа, нужно поставить насос НШ-6. Скорость полного выдвижения штоков составит 47 секунд.
Евгений
20:08
Здравствуйте! Хочу сделать пресс, усилие в 15 тонн! Длинна выдвежения штока 1000мм! Подскажите какое нужно оборудование ( насос+ двигатель + гидроцелиндр) и какая цена такого агрегата с доставкой в Новосибирск!
20:10
Здравствуйте Евгений! за сколько секунд должен выдвигаться шток на 1000мм?
Евгений
06:20
Примерно20-30секунд если возможно!
09:24
Подойдет гидроцилиндр ЦГ 110.56х1000. Скорость выдвижения штока на 1000мм 26 секунд. Давление в системе 16 мПа. Масляный насос НШ-16, электродвигатель 7,5 кВт 1500 об/мин. Цена агрегата 29500р. Цена гидроцилиндра 25000р. Доставка в Новосибирск примерно 5000р.
Евгений
09:39
Отлично, я правильно понял это цена с переходником, насос+ двигатель?
09:41
да, конечно, это цена за агрегат в сборе
Загрузка...
