Здравствуйте Валерий! Скорее всего не получится у Вас облегчить работу путейцам. Для создания тянущего усилия в 100тонн двумя цилиндрами, необходимо применить гидроцилиндры 200х100х560, это ближайшие стандартные гидроцилиндры, ход у них соответственно 560мм. Можно заморочиться и в условиях мастерской укоротить до нужного хода, но, эти цилиндры весят по 224 кг каждый (без учета масла). Смогут ли два человека вручную пырять такую массу? Нужно будет смонтировать их на каком-то самоходном шасси, которое будет приводить в движение та же маслостанция, что питает цилиндры.

Это под давление 16 мПа. Чтобы посоветовать нужный насос и ДВС, требуется знать время, за которое штоки цилиндров должны полностью втягиваться.
Например если время втягивания будет 90 сек, то подойдет насос НШ-16 и ДВС мощностью не менее 9 л.с. и обязательно с встроенным понижающим редуктором (1:2).
Гидрораспределитель и гидрозамок любой стандартный на расход 40 л.

Конкретно эти цилиндры рассчитаны на рабочее давление 20 мПа и пиковое 24 мПа. Делать давление выше нет смысла. Если брать другие гидроцилиндры с меньшим поршнем, то более менее подходящие по размерам из стандартных, это 180х80х500, но они уже под рабочее давление только 16 мПа а пиковое 20 мПа. с ними уже не получится добавить давление, т.к. может «рвануть». Есть выход: заказать изготовление гидроцилиндров под необходимые требования, например под рабочее давление 25 мПа, но такие гидроцилиндры будут стоить в два раза дороже серийных. Я думаю, если рац.предложение действительно облегчит труд путейцев, то РЖД наверное найдет деньги?))

ну тогда закажите изготовление гидроцилиндров 180х80х400 под рабочее давление 25 мПа. При заказе можно сразу оговорить монтажные места гидроцилиндра.
Для привода насоса нужен будет ДВС не менее 7 л.с (лучше на пару лошадей больше) с понижающим редуктором.
Насос будет GM2K8 объемом (8,2 куб.см)
Время полного втягивания будет примерно 3 минуты.

Да, редуктор 1:2. обычно в описании характеристик китайских ДВС указана мощность при 3600 об/мин, если использовать шестеренный насос, нужно понизить обороты вдвое.

У вашего КУНа понизилась грузоподъемность, т.к. установлены гидроцилиндры с поршнями меньшего диаметра, а насос остался прежний. По этому же он и работает быстрее. (только не пытайтесь мне доказать, что меньшие по диаметру поршня цилиндры, имеют ту же грузоподъёмность, что цилиндры с большим диаметром поршня, при одинаковом давлении в системе)
2800об/мин слишком высокие обороты для насоса НШ, при работе на максимальных нагрузках (а на дровоколе он работает на максимуме каждый цикл), насос убьётся очень быстро, чтобы не писали производители насосов, проверено опытным путем — нормальные обороты насоса НШ 1500-2000 об/мин.
Каким бы мудрёным не был насос нш, он работает по одному принципу и для расчетов используется одно значение: объём рабочей полости насоса.
Даже если крутить насос на высоких оборотах, потребуется меньший по объему насос, но та же мощность привода.
Никаким волшебным образом, мощность не возьмется из ниоткуда. Можете потренироваться на калькуляторе выше, прибавляйте обороты, уменьшайте объём, результат будет тот же.

Самое простое объяснение: у шведов нет заявленного усилия 19,5, а только 16,5тонн. Можно списать на опечатку 9=6

Здравствуйте Александр! я вам отвечал на почту ранее.
Мы можем поставить все указанные компоненты, НО! ОНИ, ХОТЬ ТРЕСНИ, НЕ БУДУТ СООТВЕТСТВОВАТЬ УКАЗАННОЙ ПРОИЗВОДИТЕЛЬНОСТИ!

При давлении в цилиндре 210 бар (21 мПа) усилие, на штоке цилиндра с диаметром поршня 100мм, будет только 16,8 тонн!
Насос с расходом 24л/мин при 1500 (фактически 1460) об/мин, это насос объемом 18 куб/см.
Ближайший стандартный (общеприменяемый) насос, это НШ-16 (объём 16 куб.см расход 21л. ), ближайший не стандартный (очень редко используемый на отечественной технике) насос, это GP2K17 (объём 17 куб/см, расход 22,3).
Чтобы насос НШ-16 выдал расход 21 л/мин с давлением 21 мПа, при 1500 об/мин, необходим привод насоса мощностью не менее 8,6 кВт.
Чтобы насос GP2K17 выдавал расход 22,3 л/мин с давлением 21 мПа, при 1500 об/мин, необходим привод насоса мощностью не менее 9,1 кВт.

Я, не волшебник, и с профессиональной гордостью у меня все в порядке! ваши жизненные принципы, мне до лампочки, даже если я захочу скопировать этот станок, вы будете не причем. Если вам в уши нассали, то скорее отряхнитесь и самое главное — вы поймите и примите за аксиому: законы физики действуют одинаково и в Польше и в России. И не унывайте! будет на вашей улице праздник!

Вы удивляете меня! по русски читать умеете? понимаете прочитанное? НЕ ВОЗМОЖНО в цилиндре с поршнем в 100мм создать усилие 19,5 тонн при давлении 21 мПа. при таком давлении усилие будет только 16,8 тонн. ставьте хоть 100 планетарных редукторов.

формула для расчета: F=PxS
где F это усилие, S это площадь поверхности поршня, P давление.

Площадь поршня диаметром 100 мм вычисляем по формуле S=ΠD в квадрате/4.
В нашем случае S = 7850кв.мм или 78,5 кв.см
F=78,5 х на давление 210 bar (21 мПа) = 16485 кг/см квадратный.
округляем и получаем 16,5 тонн.

16,5 тонн, Карл!

У шведов в переходнике стоит простая кулачковая муфта, там нет никакой планетарки.

Цельная муфта, с одной стороны под вал двигателя, с другой стороны шлицы или конус под насос.

Здравствуйте Андрей! Для нормальной работы примените РВД с внутренним диаметром 16мм, гидрораспределитель на 80л/мин.

Потребуется гидроцилиндр с диаметром поршня 125мм. Все остальное менять не нужно. Чем больше диаметр поршня, тем легче работать насосу.

Здравствуйте Дмитрий! по расчетам ваш гидроцилиндр должен развивать усилие 12,8т, при давлении в системе16 мПа. Думаю, для дровокола это более чем нормальное усилие. Чтобы создать давление в системе 16 мПа, насосу НШ-32 необходим привод мощностью 14 кВт (19 л.с.). соответственно мощности вашего двигателя хватает с большим запасом. Возможно у вас неправильно настроен перепускной клапан на гидрораспределителе. Проверьте давление в магистрали, которая идет на гидроцилиндр от распределителя с помощью манометра. Если давление меньше чем 16 мПа, то отрегулируйте перепускной клапан. Если окажется, что давление нормальное, получается, что усилия 12,8т все таки не достаточно, для раскалывания. тогда придется заменить гидроцилиндр на больший по диаметру гильзы.

Здравствуйте Роман! для ваших целей подойдут гидроцилиндры с диаметром поршня 63мм. (например 63.25х150.01) толкающее усилие будет 20т, но тянущее усилие будет больше чем 2 тонны. Для работы 4-х цилиндров, с заданной скоростью, требуется электродвигатель мощностью 15 кВт (1500 об/мин) и масляный насос НШ-32. Абсолютной синхронности работы гидроцилидров, можно добиться либо применением системы рычагов, исключающих подъем конструкции с перекосом (например как на ножничных подъемниках ), либо применением дросселей с электронной системой управления и датчиками положения поднимаемой конструкции.

Здравствуйте Иван! гидроцилиндр, с диаметром поршня 90мм, даст усилие на штоке 9,1т, при давлении в системе 14 мПа.
гидроцилиндр, с диаметром поршня 80мм, даст усилие на штоке 9,2т, при давлении 18 мПа. Можно рассчитать точнее, если напишите какой используете масляный насос.

Иван, длину штока/гильзы вы должны сами представлять, цилиндры имеют разную длину при одном размере поршня. какой рабочий ход цилиндра вам нужен и за какое время шток должен полностью выдвигаться?

Правильней будет увеличить.

Здравствуйте Евгений! у НШ-10 диаметр всасывающего прохода 14 мм. РВД не нужен на всасывающей магистрали, можно ограничиться простым маслостойким шлангом.

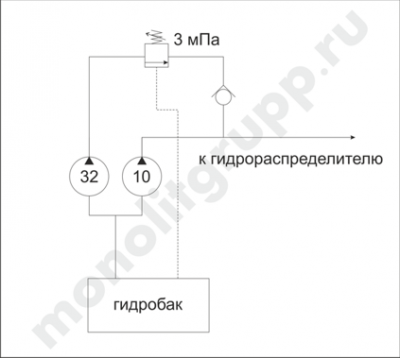

Здравствуйте! между напорными магистралями разного давления (210 бар и 175 бар) должен стоять обратный клапан, который блокирует переток масла из магистрали большего давления, в магистраль меньшего. Таким образом, мы развяжем магистрали. Появится быстрый ход цилиндров с меньшим давлением (когда все три насоса работают в одной магистрали), до тех пор, пока давление не повысится выше 175 бар, после чего сработает обратный клапан и перекроет магистраль меньшего давления. Соответственно цилиндры будет догружать только один насос на 210 бар маленького объема, что повысит грузоподъемность, но уменьшит скорость подъема.
Далее по грузоподъемности: площадь поршня диаметром 50мм составляет 1962,5 кв.мм. (формула пиэрвквадрате) Площадь поршней 4-х цилиндров, соответственно составит 7850 кв.мм. Решаем уравнение: R в квадрате = 7850/3,14. Получаем R в квадрате = 2500. Значит R = квадратный корень из 2500, вычисляем и получаем R= 50мм. Это значит, что 4 цилиндра с диаметром поршней 50мм, разовьют такое же усилие, что и 1 цилиндр диаметром поршня 100мм. Подставляем значения в калькулятор и получаем следующие значения: Цилиндр с поршнем диаметром 100мм выдает усилие на штоке 16,8 тонн при давлении в системе 21 мПа (210 бар).
Второй вопрос: вы совершенно правы. Чем больше цилиндров, тем больше грузоподъемность или можно сказать по другому: чем больше диаметр поршня, тем больше грузоподъемность.

непонятна суть вопроса.

Здравствуйте Дмитрий! Для ваших целей подойдет гидроцилиндр, с диаметром гильзы 250мм (например ЦГ-250.160х420.55) При давлении в системе 13 мПа усилие на штоке будет 65 тонн. При максимальном давлении 16 мПа усилие составит 80т.
Маслостанция под этот цилиндр будет такая:
Вариант 1
Электродвигатель 7,5 кВт, 1500 об/мин, насос НШ-16. Время выдвижения цилиндра (ход 420мм) 70 секунд. Цена 26600
Вариант 2
Электродвигатель 15 кВт, 1500 об/мин, насос НШ-32. Время выдвижения цилиндра 35 сек. Цена 40700

Если делать на сжатие, то вам нужен цилиндр ЦГ-260.140х430.22 тянущее усилие будет 65т при давлении 17 мПа.
Нужно будет поставить насос НШ серии «мастер», рассчитанный на рабочее давление 21 мПа.

ну тогда используйте ЦГ-260.140х430.22
