Калькулятор подбора гидроцилиндров и гидростанций

С помощью калькулятора можно рассчитать размеры гидроцилиндра, для получения требуемого толкающего или тянущего усилия. Узнать какого объема должен быть масляный насос, для получения нужной скорости выдвижения штока гидроцилиндра. Рассчитать необходимую мощность привода масляного насоса, для получения нужного давления в системе.



Этап 1

Расчет минимальных размеров гидроцилиндра по необходимому усилию.


Вы знаете, с каким усилием должен давить цилиндр.
На этом этапе вы можете узнать минимальный диаметр поршня гидроцилиндра,
с которым гидроцилиндр может развить нужное усилие.


Исходные данные

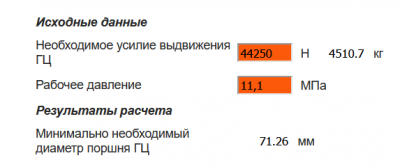

Необходимое усилие выдвижения ГЦ H кг

Рабочее давление МПа

Результаты расчета

Минимально необходимый диаметр поршня ГЦ мм
Этап 2

Расчет параметров гидроцилиндра по его размерам


У вас имеется гидроцилиндр. На этом этапе вы можете рассчитать необходимый объём
подачи маслянного насоса, время втягивания штока, толкающее и тянущее усилие.

Так же, зная размеры гидроцилиндра, вы можете рассчитать объем поршневой и штоковой полостей гидроцилиндра.




Исходные данные

Диаметр гильзы цилиндра мм

Диаметр штока цилиндра мм

Ход гидроцилиндра мм

Время полного выдвижения сек

Рабочее давление МПа

Результаты расчета

Объем поршневой полости ГЦ л

Объем штоковой полости ГЦ л

Необходимая подача насоса для обеспечения заданного времени выдвижения ГЦ л/мин

Расчетное время втягивания ГЦ сек

Толкающее усилие на ГЦ H кг

Тянущее усилие на ГЦ H кг



Калькулятор подбора гидростанций


Этап 1 Расчет параметров гидравлической станции

Исходные данные

Предполагаемая частота вращения приводного двигателя об/мин

Требуемая подача насоса л/мин

Объемный КПД насоса (шестеренные-0,9, поршневые-0,92)

Рабочее давление МПа

Результаты расчета

Минимально необходимый рабочий объем насоса см³/об

Минимально необходимый объем гидравлического бака л

Минимально необходимая мощность приводного двигателя Вт
Этап 2 Проверочный расчет параметров выбранной гидравлической станции

Исходные данные

Частота вращения приводного двигателя об/мин

Рабочий объем насоса см³/об

Объемный КПД насоса (шестеренные-0,9, поршневые-0,92)

Давление регулировки предохранительного клапана МПа

Результаты расчета

Подача насоса л/мин

Минимально необходимый объем гидравлического бака л

Необходимая мощность приводного двигателя Вт
Насос НШ с электродвигателем

Готовые сборки НШ-Элекродвигатель и переходники

Производство агрегатов Электродвигателей с насосами НШ и аксиально-поршневыми насосами.


Любые сборки на заказ!
Срок изготовления 5 рабочих дней!
Доставляем в регионы транспортными компаниями.

смотреть подробнее

Электродвигатель для насоса НШ

Продажа Электродвигателей

Большой ассортимент электродвигателей в наличии на складе в г. Казань!

Отправляем в регионы транспортными компаниями.

Выбрать электродвигатель!

Проектируем и производим Гидростанции под требования заказчика, подробнее по ссылке Гидростанции Маслостанции

Видео-инструкция: как пользоваться калькулятором

Калькулятор подбора гидроцилиндров и гидростанций

Если возникли проблемы с расчетами, напишите в комментариях. Попробуем разобраться вместе!

Андрей
15:17
Здравствуйте, подскажите пожалуйста.Двигатель 17л.с. насос НШ32 гидроцилиндр 80-60-630, распределитель МР80, не хватает мощьности мотору расколоть чурку сразу на 6 частей, двигатель глохнет.Если я поставлю гидроцилиндр 100-80-560, то увелисится тоннаж при давлении, а мотору хватит мощьности продавить цилиндр при раскалывании чурки? Просто не хотелось бы в пустую потратить деньги на новый цилиндр.Буду Вам очень признателен за ответ.С Уважением Андрей.
Здравствуйте Андрей! пришлите фото вашего ножа, который расщепляет полено, на почту monolit-kzn@mail.ru недавно с похожим вопросом человек уже обращался, дело было в ноже.
Паша
10:04
Я и не знал что так можно, решил заняться этим вопросом буквально вчера, есть ссылочка на ресурс? Где про это можно больше узнать? Спасибо вам за помощь!
Ссылки нет. Делали самосвал из Газели, применили такую схему. С правой стороны рамы (где нет топливного бака), на кронштейнах установили металлический ящик, в котором разместили станину с гидробаком и ДВС лифан на 5 л.с. с насосом НШ-10 и гидрораспределителем. Ящик делали с учетом габаритов станины, чтобы заходила достаточно плотно и не болталась на кочках. Когда нужно поднять кузов, водитель открывает ящик, заводит двигатель, нажимает на рычаг гидрораспределителя и поднимает или опускает кузов. Станину с маслостанцией можно вытащить из ящика, разъединить РВД (они собраны на быстросъемных соединениях) и использовать по другому назначению.
Паша
10:37
Интересный вариант учитывая все плюсы, и главное приятно удивила цена. Спасибо за совет.
Паша
10:39
А какой распределитель посоветуйте?

да любой, Р-40 будет достаточно. Цена около 5000р.
если будете использовать телескопический гидроцилиндр, вам еще нужен будет гидрозамок, чтобы кузов мог оставаться в поднятом состоянии.
Паша
08:39
И все таки, какой посоветуете диаметр цилиндра исходя из грузоподъемности в 2500 тонны, учитывая что применять буду стартер.
Ваш стартер 1,5 кВт, вы хотите использовать насос НШ-10, в такой связке стартер сможет создать давление в системе 4 мПа. Чтобы шток гидроцилиндра давил с усилием 2,5т под давлением 4 мПа, требуется гидроцилиндр с поршнем диаметром минимум 90мм.
Паша
09:21
То есть бак должен быть минимум 12 литров?
Как у вас получилась такая цифра? Производительность насоса НШ-10 при 2000 об/мин 18 литров в минуту. 18 х 3 = 54л. Это размер бака для интенсивной безостановочной работы гидросистемы. У вас же гидравлика не будет работать постоянно, поэтому емкость гидробака можно уменьшить. Думаю литров 30 должно хватить.
Паша
09:41
Я не соображаю в расчетах, по этому и спрашиваю у вас, спасибо что помогите, а если применить стартер от мтз он вроде 4,5 кВт, и количество оборотов ниже чем на газ 53-м стартера то есть около 1500 и соединить на прямую без понижения числа. Что изменится в гидросистеме?
С этим стартером и насосом НШ-10 поднимется давление в системе до 16 мПа и можно будет использовать гидроцилиндр с поршнем минимум 50мм.
Вы не думали сделать отдельную съемную гидростанцию с маленьким ДВС на 5 л.с.? кроме подъема кузова ее можно будет использовать с различной полезной нагрузкой, как на машине, (например с гидравлической лебедкой), так и в хозяйстве. По цене ДВС на 5 л.с. сопоставим со стартером МТЗ, да и ресурс аккумулятора увеличится.
Паша
00:32
Здравствуйте, помогите рассчитать цилиндр и станцию для самосвала УАЗ, грузоподъемность около 1500-2500 тонны. Умельцы ставят цилиндр от газ — 53, нш-10 и стартер от газ 53, передавая крутящий момент от стартера к насосу через клиновой ремень. На сколько литров бак нужен и хватает ли ттх стартера для этого при его мощности в 1.5квт. Заранее спасибо.
Здравствуйте Паша!
Объем бака обычно рассчитывают исходя из производительности насоса (литров в минуту) умножая результат на 3. Хватит или не хватит мощности стартера в 1.5 кВт, можно сделать расчет только зная диаметры штоков гидроцилиндра.
Игнат
20:18
Добрый день. прошу вашей помощи!
Стоит такая задача с такими данными:
1.есть такие материалы:
— необходимое усилие 10-12 т
— электро двигатель 2.2 квт и обороты могут быть 1500 или 3000
-гидроцилиндр ц 100.200.3 поршень 100 мм, шток 40мм, ход поршня при использовании будет примерно 50 мм и скорость можно от 1 сек до 5 сек
Теперь вопрос помогите подобрать насос под такие характеристики. при моих расчетах выходит Насос НШ 4К-3 но обороты двигателя не соответствуют как повлияет на то что я поставлю двигатель с меньшим оборотом и большими оборотами?.. И если можете подсказать какой необходим предохранительный клапан и гидрораспределитель для подачи вперед и назад штока.
Из этого я хочу сделать пресс для гибки металла.
Заранее спасибо!
Здравствуйте Игнат!
Примените двигатель 2,2 кВт, 1500 об/мин и насос НШ-4, распределитель возьмите Р-40, предохранительный (перепускной) клапан уже имеется на гидрораспределителе, настройте его с помощью манометра на давление 16 мПа. При использовании данных компонентов, шток гидроцилиндра будет выдвигаться на 50мм за 4,5 секунды. Усилие на штоке гидроцилиндра будет 12,2т.
Игнат
21:19
Большое спасибо, как сделаю отпишусь. Еще один вопрос как можно будет увеличить скорость выдвигания? если вдруг будет мало?
Можно, примените электродвигатель на 3 кВт и насос НШ-6
Игнат
22:07
я прошу прощения, а что если я поставлю 2.2 квт и 3000 об это не даст скорости передвижения? Вы извините меня может за глупые вопросы, к чему такой двигатель приведет?
во первых, 3000 об/мин это много для насоса НШ. Даже если производители насосов пишут, что насос может работать на оборотах свыше 3000 об/мин, ресурс насоса на таких оборотах очень маленький.
во вторых, крутящий момент электродвигателя на 3000 об/мин, значительно ниже, крутящего момента электродвигателя на 1500 об/мин при одинаковой мощности. Другими словами — электродвигатель на 2,2 кВт, 3000 об/мин не сможет крутить насос такого объема, до создания давления в системе 16 мПа.
Вова
17:31
Підскажіть будь-ласка редукційний клапан і зворотній, з не сильно дорогих? Бо я в клапанах мало розумію…
подивіться потрібні на цьому сайті і пошукайте в Україні 100barcompany.ru/production/gidroklapany/trubnyi-montazh/
Вова
00:24
Здравствуйте Monolith! Подскажить пожалоста… Для побудови дровокола: Двигатель 13л.с(1500об.), разпредилитель р80(пропускна здатність 80 -106л/хв.), циліндр 100х50х...., насос здвоєнний нш 32-10((32+10=42см3), 89л/хв.)… До давления 3МПа циліндр працює на двох насосах(для швидкості), після 3МПа і до 14МПа-тільки нш-10… Вопрос: Чи є в цеї схеми життя? І що зробити в ній правильніше, щоб працювало бистро і сильно??… Зарання Дякую!
Здрастуйтэ Вова! прошу вибачення за мій «французький»! схема буде працювати, додатково необхідно застосувати редукційний і зворотний клапани згідно схеми:

Леонид
16:02
Какую станцию выбрать для подъема 3х тонн. Стандартный камазовский цилиндр высота подъема 3 метра
Здравствуйте Леонид! Стандартный цилиндр от камаза какой грузоподъёмности 10т(13т) или 20т? Еще укажите необходимое время полного подъема в секундах.
Валерий
14:47
Добрый день!
Работаю на железной дороге, хочу облегчить работу путейцам. Помогите подобрать цилиндры и насос с приводом от двс мощностью от 5 кВт до 7,5 кВт. задача: 2-мя параллельными цилиндрами на сжатие развить тянущее усилие 100-110 тонн, ход штока 400-450 мм, и самое важное их нужно переносить 2мя мужчинами ( габариты, вес)
Здравствуйте Валерий! Скорее всего не получится у Вас облегчить работу путейцам. Для создания тянущего усилия в 100тонн двумя цилиндрами, необходимо применить гидроцилиндры 200х100х560, это ближайшие стандартные гидроцилиндры, ход у них соответственно 560мм. Можно заморочиться и в условиях мастерской укоротить до нужного хода, но, эти цилиндры весят по 224 кг каждый (без учета масла). Смогут ли два человека вручную пырять такую массу? Нужно будет смонтировать их на каком-то самоходном шасси, которое будет приводить в движение та же маслостанция, что питает цилиндры.
Валерий
15:30
это у нас под какое давление? и пожалуйста посоветуйте насос, двс и гидрозолотник с гидрозамком, а на счет тяжести придумаем. Заранее спасибо! С наступающим новым годом!!!
Это под давление 16 мПа. Чтобы посоветовать нужный насос и ДВС, требуется знать время, за которое штоки цилиндров должны полностью втягиваться.
Например если время втягивания будет 90 сек, то подойдет насос НШ-16 и ДВС мощностью не менее 9 л.с. и обязательно с встроенным понижающим редуктором (1:2).
Гидрораспределитель и гидрозамок любой стандартный на расход 40 л.
Валерий
16:19
Спасибо.Время можно от 2-х до 3-х минут, а если давление повысить мы цилиндры не облегчим ( в смысле габаритов)
Конкретно эти цилиндры рассчитаны на рабочее давление 20 мПа и пиковое 24 мПа. Делать давление выше нет смысла. Если брать другие гидроцилиндры с меньшим поршнем, то более менее подходящие по размерам из стандартных, это 180х80х500, но они уже под рабочее давление только 16 мПа а пиковое 20 мПа. с ними уже не получится добавить давление, т.к. может «рвануть». Есть выход: заказать изготовление гидроцилиндров под необходимые требования, например под рабочее давление 25 мПа, но такие гидроцилиндры будут стоить в два раза дороже серийных. Я думаю, если рац.предложение действительно облегчит труд путейцев, то РЖД наверное найдет деньги?))
Валерий
17:04
я уверен что деньги найдут, поэтому подскажите комплексный вариант--- самое важное уменьшить вес, пусть это будут космические технологии (шутка), главное результат
ну тогда закажите изготовление гидроцилиндров 180х80х400 под рабочее давление 25 мПа. При заказе можно сразу оговорить монтажные места гидроцилиндра.
Для привода насоса нужен будет ДВС не менее 7 л.с (лучше на пару лошадей больше) с понижающим редуктором.
Насос будет GM2K8 объемом (8,2 куб.см)
Время полного втягивания будет примерно 3 минуты.
Валерий
17:33
спасибо большое, редуктор 1:2? начнем помогать путейцам!!!
Да, редуктор 1:2. обычно в описании характеристик китайских ДВС указана мощность при 3600 об/мин, если использовать шестеренный насос, нужно понизить обороты вдвое.
александр
22:00
Очень рад ответу. Понятно что бумага все стерпит, видимо шведы этим и пользуются. Да порыскал в интернете увидел что подобные редуктора выглядят немного по другому. Фирмы занимающиеся редукторами говорят, что это могут быть итальянцы, но дорого. Эл двигатель что у шведов на 2880 об/мин(другого на 5,5кВт у них не нашел) может собака где то здесь порылась. Ведь визуально видно, что он самый быстрый, может нш у них какой то мудреный(ну не велик по размеру). Поймите, что скорость и мощность это не последнее.Вот был у меня кун на тракторе хороший мощный но без брс(это в основном и была причина перехода на другой), и медленный(шток50 гильза по внешнему93). Купил Универсал (фирма Большая Земля) грузоподъемность как у прежнего, но цилиндры стоят тоньше(шток40 Гильза по внешнему73) и при том же нш32 скорость стала приятным бонусом.
У вашего КУНа понизилась грузоподъемность, т.к. установлены гидроцилиндры с поршнями меньшего диаметра, а насос остался прежний. По этому же он и работает быстрее. (только не пытайтесь мне доказать, что меньшие по диаметру поршня цилиндры, имеют ту же грузоподъёмность, что цилиндры с большим диаметром поршня, при одинаковом давлении в системе)
2800об/мин слишком высокие обороты для насоса НШ, при работе на максимальных нагрузках (а на дровоколе он работает на максимуме каждый цикл), насос убьётся очень быстро, чтобы не писали производители насосов, проверено опытным путем — нормальные обороты насоса НШ 1500-2000 об/мин.
Каким бы мудрёным не был насос нш, он работает по одному принципу и для расчетов используется одно значение: объём рабочей полости насоса.
Даже если крутить насос на высоких оборотах, потребуется меньший по объему насос, но та же мощность привода.
Никаким волшебным образом, мощность не возьмется из ниоткуда. Можете потренироваться на калькуляторе выше, прибавляйте обороты, уменьшайте объём, результат будет тот же.

Самое простое объяснение: у шведов нет заявленного усилия 19,5, а только 16,5тонн. Можно списать на опечатку 9=6
александр
08:22
Имеется импортный станок 5,5кВт 210бар 24л/мин усилие 19,5т цилиндр 100-80 ход 300мм Возможно ли у Вас заказать аналогичный гидропривод и сколько это будет стоить
Здравствуйте Александр! я вам отвечал на почту ранее.
Мы можем поставить все указанные компоненты, НО! ОНИ, ХОТЬ ТРЕСНИ, НЕ БУДУТ СООТВЕТСТВОВАТЬ УКАЗАННОЙ ПРОИЗВОДИТЕЛЬНОСТИ!

При давлении в цилиндре 210 бар (21 мПа) усилие, на штоке цилиндра с диаметром поршня 100мм, будет только 16,8 тонн!
Насос с расходом 24л/мин при 1500 (фактически 1460) об/мин, это насос объемом 18 куб/см.
Ближайший стандартный (общеприменяемый) насос, это НШ-16 (объём 16 куб.см расход 21л. ), ближайший не стандартный (очень редко используемый на отечественной технике) насос, это GP2K17 (объём 17 куб/см, расход 22,3).
Чтобы насос НШ-16 выдал расход 21 л/мин с давлением 21 мПа, при 1500 об/мин, необходим привод насоса мощностью не менее 8,6 кВт.
Чтобы насос GP2K17 выдавал расход 22,3 л/мин с давлением 21 мПа, при 1500 об/мин, необходим привод насоса мощностью не менее 9,1 кВт.
александр
21:04
возможно ли 5,5кВт 1500об-мин редуктор1:3 нш-50. В жизни исхожу из принципа, что если что-то есть и оно работает, а у меня не получается, то это я делаю что-то не так. Не могу больше сдерживаться (извините). Задеть Вас за профессиональную гордость не получилось -видимо с работой и заказами у Вас, слава Богу, все в порядке. Человек Вам предлагает сделать станок которого в России нет. Надеялся даже на скидку на опытный образец ну и 500 эскимо. Поляки горазды привезти, только сами говорят, что будет дорого и тд. и тп. Писал Вам обоснование актуальности этого станка. Когда-нибудь Вы сами созреете до выпуска подобного тогда пришлете бутылку хорошего вина
Я, не волшебник, и с профессиональной гордостью у меня все в порядке! ваши жизненные принципы, мне до лампочки, даже если я захочу скопировать этот станок, вы будете не причем. Если вам в уши нассали, то скорее отряхнитесь и самое главное — вы поймите и примите за аксиому: законы физики действуют одинаково и в Польше и в России. И не унывайте! будет на вашей улице праздник!
александр
08:34
Законы физики да, вопрос в их применении. Сорвался значит задел значит она есть не безнадежен гордыня мешает. Ну я не причем это вопрос совести с ней уже сложнее. А самое то главное на тех вопрос не ответил. У шведов в том переходнике вполне может быть планетарка (принцип редукторного стартера мощность меньше оборотов больше) Нет тех возможности так и скажи. Не хами, а то Дед Мороз подарка не даст. Спасибо за повышения моего тех уровня.
Вы удивляете меня! по русски читать умеете? понимаете прочитанное? НЕ ВОЗМОЖНО в цилиндре с поршнем в 100мм создать усилие 19,5 тонн при давлении 21 мПа. при таком давлении усилие будет только 16,8 тонн. ставьте хоть 100 планетарных редукторов.

формула для расчета: F=PxS
где F это усилие, S это площадь поверхности поршня, P давление.

Площадь поршня диаметром 100 мм вычисляем по формуле S=ΠD в квадрате/4.
В нашем случае S = 7850кв.мм или 78,5 кв.см
F=78,5 х на давление 210 bar (21 мПа) = 16485 кг/см квадратный.
округляем и получаем 16,5 тонн.

16,5 тонн, Карл!

У шведов в переходнике стоит простая кулачковая муфта, там нет никакой планетарки.
александр
22:04
А в Ваших переходниках что ставиться
Цельная муфта, с одной стороны под вал двигателя, с другой стороны шлицы или конус под насос.
Андрей
15:37
Доброго времени суток.Подскажите пожалуйста какой гидрораспределитель и диаметр шлангов мне необходимо поставить для нормальной работы дровакола с цилиндром 80х50х1400, НШ32, мотор ЛИФАН с понижающим редуктором 2:1 -15 л, с.Заранее Вам благодарен
Здравствуйте Андрей! Для нормальной работы примените РВД с внутренним диаметром 16мм, гидрораспределитель на 80л/мин.
Андрей
11:54
Спасибо Вам огромное.Здоровья Вам и удачи.От души.
Дмитрий
08:52
Подскажите, если же все-таки целиндр окажется мал, кокай не обходимо поставить для увеличения давления до 20 т и справятся ли другие узлы? Заранее спасибо!
Потребуется гидроцилиндр с диаметром поршня 125мм. Все остальное менять не нужно. Чем больше диаметр поршня, тем легче работать насосу.
Дмитрий
08:27
Большое спасибо!
Дмитрий
22:29
Здравствуйте! Подскажите пожалуйста, был создан дровокол, за основу взят ДВС от авто 2107, на хвостовике коробки передачь повесил НШ 32 распределитель с трактора МТЗ 16 кПС 80 л.м целинд диаметр 100, шток 54, ход 40 не хватает мощности, не в двигателе, он спровляется! Какой узел заменить, что бы увеличить силу воздействия?
Здравствуйте Дмитрий! по расчетам ваш гидроцилиндр должен развивать усилие 12,8т, при давлении в системе16 мПа. Думаю, для дровокола это более чем нормальное усилие. Чтобы создать давление в системе 16 мПа, насосу НШ-32 необходим привод мощностью 14 кВт (19 л.с.). соответственно мощности вашего двигателя хватает с большим запасом. Возможно у вас неправильно настроен перепускной клапан на гидрораспределителе. Проверьте давление в магистрали, которая идет на гидроцилиндр от распределителя с помощью манометра. Если давление меньше чем 16 мПа, то отрегулируйте перепускной клапан. Если окажется, что давление нормальное, получается, что усилия 12,8т все таки не достаточно, для раскалывания. тогда придется заменить гидроцилиндр на больший по диаметру гильзы.
