Калькулятор подбора гидроцилиндров и гидростанций

С помощью калькулятора можно рассчитать размеры гидроцилиндра, для получения требуемого толкающего или тянущего усилия. Узнать какого объема должен быть масляный насос, для получения нужной скорости выдвижения штока гидроцилиндра. Рассчитать необходимую мощность привода масляного насоса, для получения нужного давления в системе.



Этап 1

Расчет минимальных размеров гидроцилиндра по необходимому усилию.


Вы знаете, с каким усилием должен давить цилиндр.

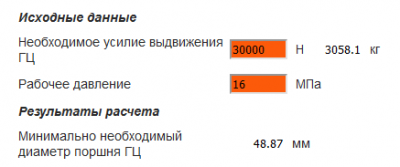

На этом этапе вы можете узнать минимальный диаметр поршня гидроцилиндра,
с которым гидроцилиндр может развить нужное усилие.


Исходные данные

Необходимое усилие выдвижения ГЦ H кг

Рабочее давление МПа

Результаты расчета

Минимально необходимый диаметр поршня ГЦ мм
Этап 2

Расчет параметров гидроцилиндра по его размерам


У вас имеется гидроцилиндр. На этом этапе вы можете рассчитать необходимый объём
подачи маслянного насоса, время втягивания штока, толкающее и тянущее усилие.

Так же, зная размеры гидроцилиндра, вы можете рассчитать объем поршневой и штоковой полостей гидроцилиндра.




Исходные данные

Диаметр гильзы цилиндра мм

Диаметр штока цилиндра мм

Ход гидроцилиндра мм

Время полного выдвижения сек

Рабочее давление МПа

Результаты расчета

Объем поршневой полости ГЦ л

Объем штоковой полости ГЦ л

Необходимая подача насоса для обеспечения заданного времени выдвижения ГЦ л/мин

Расчетное время втягивания ГЦ сек

Толкающее усилие на ГЦ H кг

Тянущее усилие на ГЦ H кг



Калькулятор подбора гидростанций


Этап 1 Расчет параметров гидравлической станции

Исходные данные

Предполагаемая частота вращения приводного двигателя об/мин

Требуемая подача насоса л/мин

Объемный КПД насоса (шестеренные-0,9, поршневые-0,92)

Рабочее давление МПа

Результаты расчета

Минимально необходимый рабочий объем насоса см³/об

Минимально необходимый объем гидравлического бака л

Минимально необходимая мощность приводного двигателя Вт

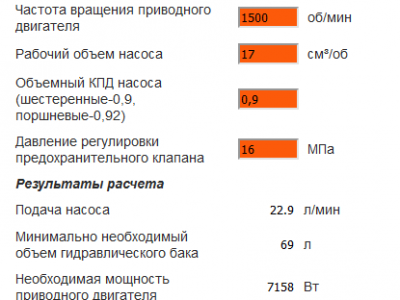

Этап 2 Проверочный расчет параметров выбранной гидравлической станции

Исходные данные

Частота вращения приводного двигателя об/мин

Рабочий объем насоса см³/об

Объемный КПД насоса (шестеренные-0,9, поршневые-0,92)

Давление регулировки предохранительного клапана МПа

Результаты расчета

Подача насоса л/мин

Минимально необходимый объем гидравлического бака л

Необходимая мощность приводного двигателя Вт
Насос НШ с электродвигателем

Готовые сборки НШ-Элекродвигатель и переходники

Производство агрегатов Электродвигателей с насосами НШ и аксиально-поршневыми насосами.


Любые сборки на заказ!
Срок изготовления 5 рабочих дней!
Доставляем в регионы транспортными компаниями.

смотреть подробнее

Электродвигатель для насоса НШ

Продажа Электродвигателей

Большой ассортимент электродвигателей в наличии на складе в г. Казань!

Отправляем в регионы транспортными компаниями.

Выбрать электродвигатель!

Проектируем и производим Гидростанции под требования заказчика, подробнее по ссылке Гидростанции Маслостанции

Видео-инструкция: как пользоваться калькулятором

Калькулятор подбора гидроцилиндров и гидростанций

Если возникли проблемы с расчетами, напишите в комментариях. Попробуем разобраться вместе!

Сергей
17:25
Здравствуйте! Необходима станция для листогибочного пресса. Три гидроцилиндра с Диаметром поршня 100мм. Ход цилиндра 200 мм. При этом холостой ход цилиндра будет примерно 180мм, соответственно рабочий 20мм. Время выдвижения при рабочем очень маленькая, примерно 5-10 секунд. Холостой ход нужен побыстрее! Какую станцию Вы можете предложить? Стоимость и срок изготовления.
Спасибо!
Маслостанция в комплектации:
Гидроагрегат 7,5 кВт, 1500 об/мин, насос НШ-32-10
Гидробак 130л (заливная горловина, сливной фильтр масла, сливной кран, указатель уровня масла)
Дроссель регулировки подачи для секции насоса объемом 10 куб.см
Обратный клапан -2шт
Гидрораспределитель Р80.1
Станина фитинги
Цена 98000р, срок изготовления 10 рабочих дней.
Александр
21:21
Здравствуйте. Есть необходимость перекачивать автомобильное отработанное масло больших объёмов (5-10 кубов). Сейчас используем два насоса нш 32 с электродвигателями 1.5 кВт 1480 об. При -10 производительность очень сильно падает. Можете что-нибудь предложить для перекачки большого объёма масла при отрицательной температуре с хорошей производительностью? Напряжение только 220В.
Здравствуйте! если только через частотный преобразователь, подключить электродвигатель на 4 кВт 1500 об/мин. с тем же насосом НШ-32. Но тут дело в физическом состоянии масла, которое просто не течет.
Александр
19:45
А если использовать нш 100 с приводом от 3кВт 1420 об. Электродвигателя (вывести концы и подключить треугольником с конденсаторами) зимой в -10 производительность 70-100 литров в минуту будет?
у вас масло не течет. Частотный преобразователь позволяет получить полноценные три фазы из одной. при подключении через конденсаторы потеряется до 40% мощности.
Сергей
12:14
Доброго времени суток.
У меня следующий вопрос.
Стоимость изготовления следующих агрегатов:
1. НШ 4+ эл двигатель 4 кв. 380 v 3000 об/мин (флянец) соединение колокол( внутри подшипник к валу НШ4, соединение вала мотора с валом НШ4 через эластичная кулачковую муфту.
Агрегат номер 2:
НШ10+эл двигатель 11квт 1500об/мин соединение колокол через эластичную кулачковую муфту.
Жду ответа
Здравствуйте, мы не делаем эластичные муфты.
БАХТИ
17:31
220В ЭНШ10 ПАДНУМЕТ 8 ТОННА
БАХТИ
17:27
извинити АССАЛЛАМУЙ АЛЕЙКУМ КАКОЙ НАДА ПАСТАВЕТ гидроцилиндр
Насос НШ-10 с двигателем мощностью 2,2 кВт, 1500 об/мин. сможет развить давление в системе 8 мПа. Чтобы получить толкающее усилие 15 тонн нужен гидроцилиндр с поршнем диаметром 160мм.
БАХТИ
16:30
пажалуста скажити умена дивигител 220 волт 2,2 квт энш 10 скулка тонна будит 15 тонна нужин
Салам Алейкум! Усилие зависит от диаметра поршня гидроцилиндра. Для расчета сообщите диаметр поршня вашего гидроцилиндра.
Владимир
02:33
Здрастуйте. Начал делать прес, но с расчетами туговато.давление надо 50 тонн, ход штока 200-250 мм, скорость 60 сек. Помогите пожалуйста с расчетами.
Здравствуйте! поршень гидроцилиндра должен быть диаметром 200мм, Электродвигатель 5,5 кВт, 1500 об/мин, насос НШ-10, давление выставить 16 мПа.
Владимир
16:31
Спасибо!!!
Сергей
12:03
Не будет 50 тон при таком агрегате и площади поршня
Да, верно, опечатка. поршень диаметром 200мм
Ram
21:00
Доброго времени суток, решил сделать пресс но никак не получается с расчетами,
Нужно чтобы давление было 15-20 тонн и цилиндр выдвигался 800-1000 мм, что посоветуете. Заранее спасибо за совет!!!
Здравствуйте! укажите скорость, с которой должен выдвигаться шток гидроцилиндра на рабочий ход 1000мм
Ram
13:15
примерно 7-10 секунд
Нужен гидроцилиндр с поршнем 120мм, с рабочим ходом 1000мм, насос НШ-50, электродвигатель 22 кВт. Шток гидроцилиндра будет выдвигаться на 1000мм за 10 секунд, толкающее усилие составит 18,4т.
Ram
15:09
Спасибо за совет!!!
Андрей
07:28
День добрый. Вопрос немного другого плана. Есть домкрат 50т, шток Ф80мм, какой манометр к нему поставит, что бы знать усилия при работе.
Здравствуйте! домкрат представляет собой плунжерный гидроцилиндр. Чтобы шток (плунжер) диаметром 80мм смог развить толкающее усилие 50 тонн, необходимо создать давление в системе 100 мПа. Соответственно манометр должен быть рассчитан на давление не меньше 100 мПа.
Евген
03:27
вы хоть сами поняли что написали????????????????? вот дилетанты.
Ну давай, великий Гуру, выдай свою версию. только не пропадай
Денис
08:04
Здравствуйте! Необходимо поднимать груз вертикально. Гидроцилиндр: диаметр поршня 125 мм, штока 80 мм, ход 720 мм. Необходимо выбрать насос и электродвигатель. Рабочее давление 16 МПа, частота 1500 об/мин думаю. Время на подъем опускание 60 с. Да и возможно ли установить реверсивный насос?
Здравствуйте! Зачем вам реверсивный насос?
Для того, чтобы шток гидроцилиндра вашего размера выдвигался и втягивался за 60 секунд, необходим насос производительностью 13,9 л/мин. Ближайший стандартный насос НШ-10 имеет производительность 13,5 л/мин. Чтобы насос НШ-10 смог развить давление в системе 16 мПа необходим электродвигатель мощностью 5,5 кВт, 1500 об/мин.
Денис
08:52
Один человек решил, что реверсивный насос лучше. Лучше установить двухпозиционный распределитель и все
обычный ручной гидрораспределитель р-40, гораздо дешевле и доступнее, редкого реверсивного насоса. К тому же стартовать под нагрузкой электродвигателю будет гораздо тяжелей.
Денис
08:59
Спасибо
Денис
10:33
а какой подойдет гидрораспределитель если площадка с гидроцилиндром двигателем и насосом будут находится на площадке на высоте около 3 метров и чтобы не лазить вручную переключать а снизу с пульта или как еще?
Денис
10:58
трехпозиционный
либо РВД вниз тянуть, либо поставить гидрораспределитель с электромагнитным управлением и тянуть вниз провода.
Ильбар
13:22
Добрый день! Диаметр поршня 200 мм, диаметр штока 110 мм, ход 500 мм, время не более 60 сек. Расположение гидроцилиндра горизонтальное. Хотели использовать насос НШ, но не сможем обеспечить 35 МПа. Прошу вас помочь, подобрать марку насоса. И можете ли, предложить вариант агрегата (насос+э/двигатель).
Здравствуйте! насосов НШ под такое давление не существует. Необходимо применить аксиально-поршневой насос, правда максимальное продолжительное давление у них 32 мПа. Ваш гидроцилиндр рассчитан на такое давление?
Сергей
16:18
Здравствуйте. Задача в следующем — необходимо поднять раму двумя гц, вес рамы 6т с грузом, ход 500мм, время подъёма 5 сек. По вашему калькулятору характеристики гц — 33мм диаметр поршня. На практике вряд ли это применимо. Буду благодарен за совет относительно разумного выбора гидроцилиндров, а так же параметров маслостанции.
Меня всегда удивляют цифры полученные из ниоткуда, странно, как вы получили диаметр поршня 33мм, да и ещё с помощью калькулятора? У меня получается совсем по другому. 6 тонн на 2 гидроцилиндра, это по 3 тонны на каждый. Возьмем стандартное рабочее давление в системе 16 мПа, требуется получить усилие 30 000 Ньютонов (~ 3тонны), по расчетам диаметр поршня получается почти 49мм


Ближайший стандартный гидроцилиндр имеет диаметр поршня 50мм. Чтобы шток этого гидроцилиндра выдвигался на 500мм за 5 секунд, требуется подача масла 11,76 л/мин. Соответственно, для двух таких гидроцилиндров потребуется подача 23,52 л/мин. Ближайший по рабочему объему насос GP2K17 имеет производительность 22,9 л/мин. при 1500 об/мин



Чтобы этот насос смог развить давление в системе 16 мПа, необходим привод мощностью 7,2 кВт. Ближайший по мощности электродвигатель 7,5 кВт. Объём гидробака 70л
Виктор
19:28
Здравствуйте, возникла потребность в замене насоса 5Б-Г12-24М, хотелось бы обойтись одним шестеренчатым. Собственно вопрос… Давление: 12МПа, Диаметр поршня 220 мм., штока тоже, собственно он и есть поршень-шток. Необходимое усилие 38000-45000 кг. По времени хотелось бы вложиться в 10 мм./1 сек. Двигатель максимум 5,5 кВт. Шток и оснастка на нем весят около 200 кг., и направление потока с низу вверх, то есть цилиндр стоит вертикально. Возврат штока — под собственным весом. По расчету достаточно насоса в 17,5 см3, но так ли это если учесть массу которую ему нужно поднять? Спасибо.
Здравствуйте Виктор! Ваш расчет верный. Из стандартных дешевых насосов подойдет НШ-16, электродвигатель для него 5,5 кВт.1500 об/мин. При давлении 12 мПа и поршне 220мм, гидроцилиндр сможет развить толкающее усилие 46,7 тонн, таким образом оснастка массой 200 кг погоду не сделает.
Виктор
10:27
Спасибо. А влияет ли условный проход на что то? ДУ20 сейчас, со сложной схемой. Одному насосу будет достаточно одного распределителя, какой выбрать ДУ16 или ДУ10?
Гидрораспределители подбираются исходя из производительности насоса. НШ-16 при 1500 об/мин имеет производительность 21,6 л/мин., гидрораспределитель ВЕ-10 имеет максимальный расход 60 л/мин, его будет достаточно.
Юрий
19:16
Здравствуйте, гаражный пресс усилие 30т, диаметр штока 60мм, ход поршня 150мм. Время опускания не критично, 5-15 сек. Рассчитайте, пожалуйста, необходимый насос, двигатель, фланец. И, если не сложно, точно такой же расчёт для 50т пресса (шток 60, ход 150).
Здравствуйте! для создания толкающего усилия 30т, при рабочем давлении 16 мПа, необходим гидроцилиндр с поршнем диаметром 154мм, ближайший стандартный ГЦ имеет поршень диаметром 160мм. Чтобы шток этого ГЦ выдвигался на 150мм за 15 секунд, необходим насос производительностью 12 л/мин. Ближайший подходящий по объёму насос НШ-10, производительность которого 13,5 л/мин при 1500 об/мин. С этим насосом шток гидроцилиндра будет выдвигаться на 150мм за 13,5 секунд. Чтобы насос НШ-10 смог развить давление в системе 16 мПа, необходим электродвигатель мощностью 5,5 кВт.
Для создания толкающего усилия 50т, при рабочем давлении 16 мПа, необходим гидроцилиндр с поршнем диаметром 199, ближайший стандартный ГЦ имеет поршень диаметром 200мм. Чтобы шток этого ГЦ выдвигался на 150мм за 15 секунд, необходим насос производительностью 21,7 л/мин. Ближайший подходящий по объёму насос НШ-16, производительность которого 21,6 л/мин при 1500 об/мин. С этим насосом шток гидроцилиндра будет выдвигаться на 150мм за 15,5 секунд. Чтобы насос НШ-16 смог развить давление в системе 16 мПа, необходим электродвигатель мощностью 7,5 кВт.
Юрий
23:34
Гидроцилиндр? У меня он есть, заводской гаражный пресс с ручным насосом — 60мм шток, поршень не знаю сколько, но весь корпус 80мм. Мне нужен только насос, электродвигатель и фланец.
у вас стоит плунжерный гидроцилиндр, в котором поршень, он же и шток. Чтобы этот шток, диаметром 60мм, выдавил 30 тонн, необходимо создать давление 104 мПа. Насосов способных создать такое давление я не видел.
Юрий
17:19
Странно. Люди ставят МГС 630-0.8-Р-1 на такие пресса и всё у них создаётся — и 30т, и 40т. Ну ладно, на нет и суда нет — придётся эту МГС покупать.
У этой маслостанции максимальное давление 63 мПа. При таком давлении, плунжерный гидроцилиндр с плунжером диаметром 60мм, сможет создать толкающее усилие 18 тонн. Это никак не 30т и не 40т.
Александр
22:52
Здравствуйте! Насосная станция Эл. двигатель 3 кВт 1500 об. мин. Поставили новый пластинчатый насос г 12 32м. Масло И — 20. Не выдаёт давление, максимум 25 атм на манометре. По характеристикам 63 атм. Что может быть?
Здравствуйте, проверьте настройки перепускного клапана, он может быть установлен отдельной единицей или присутствовать на гидрораспределителе.
